Çimento Kalıpları
STANDART: EN 196-1, ASTM C109, BS 4550
LT-CE0035 Üç Gözlü Çelik Kalıp | 40x40x160mm
LT-CE0035/1 Doldurma Hunisi | 40x40x160mm
LT-CE0036 Üç Gözlü Çelik Kalıp | 50x50x50mm
LT-CE0037 Tek Gözlü Çelik Küp Kalıp | 70,7mm
LT-CE0038 İki Gözlü Çimento Büzülme Kalıbı | 25x25x285mm
LT-CE0038/2 Çelik Insert | 10 Adet
LT-CE0038/3 Referans Çubuğu | 305mm
Çimento Kalıpları, çimento harçlarından basınç, eğilme ve büzülme deneylerine uygun standart numuneler hazırlar. Rijit çelik gövde, numune geometrisini korur. Ayrıca farklı kalıp ölçüleri, çeşitli laboratuvar yöntemlerine uyum sağlar.
- 40 × 40 × 160 mm prizma kalıbı: Üç gözlü yapı, çimento harcı prizmalarını aynı anda hazırlar.
- 50 × 50 × 50 mm küp kalıbı: Üç gözlü model, harçların basınç dayanımı deneylerini destekler.
- 70,7 mm küp kalıbı: Tek gözlü alternatif, farklı harç ve bağlayıcı testlerine uyum sağlar.
- Büzülme kalıbı: İki gözlü model, harçlardaki doğrusal boyut değişimini izlemeye yardımcı olur.
- Rijit çelik gövde: Sağlam yapı, doldurma ve sıkıştırma sırasında kalıp ölçülerini korur.
- Pürüzsüz iç yüzey: Hassas işlenmiş yüzeyler, düzgün numune geometrisi oluşturur.
- Pratik montaj: Sökülebilir parçalar, numunenin kalıptan kolayca çıkarılmasını sağlar.
- Tamamlayıcı aksesuarlar: Doldurma hunisi, çelik insertler ve referans çubukları ayrıca kullanılabilir.
- Standart desteği: Modeller; EN 196-1, ASTM C109/C109M ve EN 12617-4 kapsamındaki ilgili numune hazırlama çalışmalarını destekler.
| Ürün Kodu | Ürün Adı | Dış Ölçüler (mm) | Ağırlık (kg) |
| LT-CE0035 | Üç Gözlü Çelik Kalıp; 40x40x160 mm | 300x190x70 | 7 |
| LT-CE0036 | Üç Gözlü Çelik Kalıp; 50x50x50 mm | 110x230x60 | 3 |
| LT-CE0037 | Tek Gözlü Çelik Küp Kalıp; 70,7 mm | 100x130x90 | 3,5 |
| LT-CE0038 | İki Gözlü Çimento Büzülme Kalıbı; 25x25x285 mm | 90x340x40 | 4 |
LT_CIMENTO_CIMENTOKALIPLAR_
Çimento Kalıpları Nedir?
Çimento Kalıpları, harç numunelerine standart ve tekrarlanabilir bir geometri kazandırır. Laboratuvarlar bu kalıpları basınç, eğilme ve büzülme testlerinden önce kullanır. Böylece her numune benzer ölçülerde hazırlanır.
Doğru kalıp geometrisi, deney sonuçlarını doğrudan etkiler. Eğri yüzeyler veya ölçü sapmaları yük dağılımını değiştirebilir. Bu nedenle sağlam gövde ve hassas iç ölçüler büyük önem taşır.

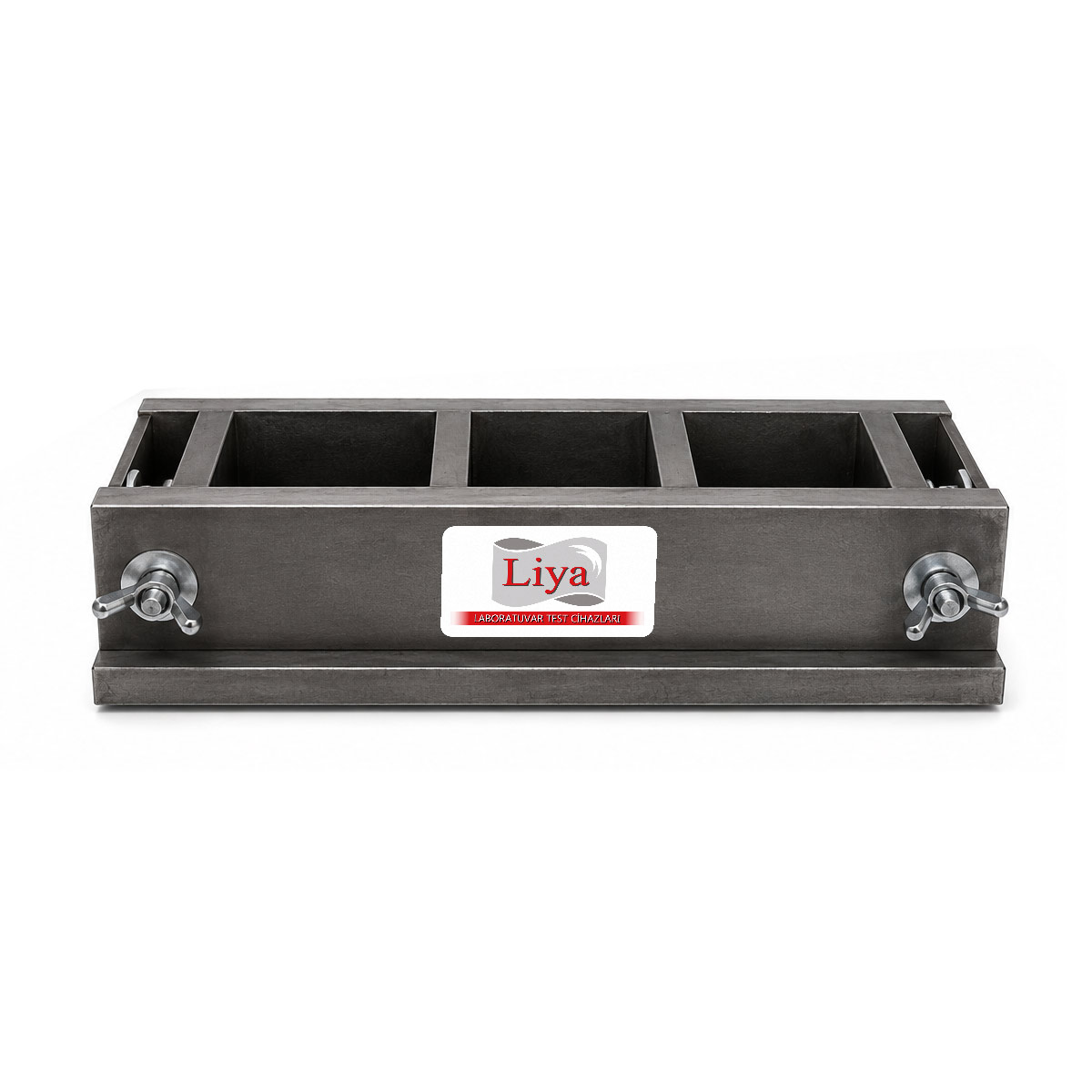

40 × 40 × 160 mm Prizma Kalıbı
Üç gözlü prizma kalıbı, aynı karışımdan üç numune hazırlar. Her göz 40 × 40 × 160 mm ölçülerindedir. Kullanıcı kalıbı çimento sarsma masasına bağlayabilir.
EN 196-1, çimentonun basınç ve eğilme dayanımını 40 × 40 × 160 mm harç prizmalarıyla belirler. Yöntem önce prizmanın eğilme dayanımını ölçer. Ardından laboratuvar, kırılan parçalar üzerinde basınç testi yapar.
Küp Kalıbı Seçenekleri
Ürün serisi, 50 × 50 × 50 mm ölçülerinde üç gözlü küp kalıbı sunar. Bu model, aynı deney karışımından üç küp numune oluşturur. Ayrıca tek gözlü 70,7 mm kalıp seçeneği farklı test ihtiyaçlarını karşılar.
ASTM C109/C109M, hidrolik çimento harçlarının basınç dayanımını 50 mm küp numuneler üzerinden belirler. ASTM, standardın güncel sürümünü 2026 yılında C109/C109M-26 olarak yayımladı.
Büzülme Kalıbı ve Aksesuarlar
İki gözlü büzülme kalıbı, harçlardaki doğrusal değişimin izlenmesine yardımcı olur. Kullanıcı numune uçlarına uygun çelik insertleri yerleştirir. Daha sonra referans çubuğu ve ölçüm cihazıyla boy değişimini takip eder.
EN 12617-4, hidrolik harç ve betonlarda nem değişimine bağlı büzülme ile genleşmenin ölçümünü açıklar. Standart ayrıca serbest hareket kalıbını ve ölçüm saplamalarını deney donanımı içinde tanımlar.
Doldurma hunisi ise 40 × 40 × 160 mm kalıbın düzenli biçimde doldurulmasını kolaylaştırır. Böylece kullanıcı harcı gözlere eşit olarak dağıtır. Ayrıca taşma ve malzeme kaybı azalır.
Dayanıklı ve Hassas Çelik Yapı
Liya Test, ana kalıp gövdelerinde yüksek mukavemetli çelik kullanır. Rijit yapı, sıkıştırma sırasında oluşan kuvvetlere karşı kalıbı dengede tutar. Bunun yanında hassas işlenmiş iç yüzeyler düzgün numune kenarları oluşturur.
Sökülebilir parçalar temizlik süresini kısaltır. Kullanıcı deney sonrasında kalıbı kolayca açar. Ardından yeni numune serisi için parçaları tekrar birleştirir.
Laboratuvarlarda Kullanım Alanları
Çimento fabrikaları, yapı kimyasalları üreticileri ve üniversiteler bu kalıplardan yararlanabilir. Ayrıca kalite kontrol laboratuvarları farklı harç reçetelerini ortak numune ölçüleriyle karşılaştırabilir.
Sonuç olarak Çimento Kalıpları; farklı ölçü seçeneklerini, sağlam gövdeyi ve kolay kullanımı bir araya getirir. Böylece laboratuvarlar standart numuneleri hızlı ve güvenilir biçimde hazırlar.
