Eğilme Test Presi
STANDART: EN 1338, 1340, 12390-5, 12390-6, BS 1881, ASTM C78, C293, C496, GOST 10180-2012
LT-C0600 Eğilme Test Cihazı, U Tipi | 100 kN
LT-C0601 Eğilme Test Cihazı, U Tipi | 200 kN
LT-C0602 Eğilme Test Cihazı, U Tipi | 300 kN
LT-C0610 Eğilme Test Cihazı, C Tipi | 300 kN
LT-C0611 Eğilme Test Cihazı, C Tipi | 400 kN
LT-C0600/1 Eğilme Test Gövdesi, U Tipi | 100 kN
LT-C0601/1 Eğilme Test Gövdesi, U Tipi | 200 kN
LT-C0602/1 Eğilme Test Gövdesi, U Tipi | 300 kN
LT-C0610/1 Eğilme Test Gövdesi, C Tipi | 300 kN
LT-C0611/1 Eğilme Test Gövdesi, C Tipi | 400 kN

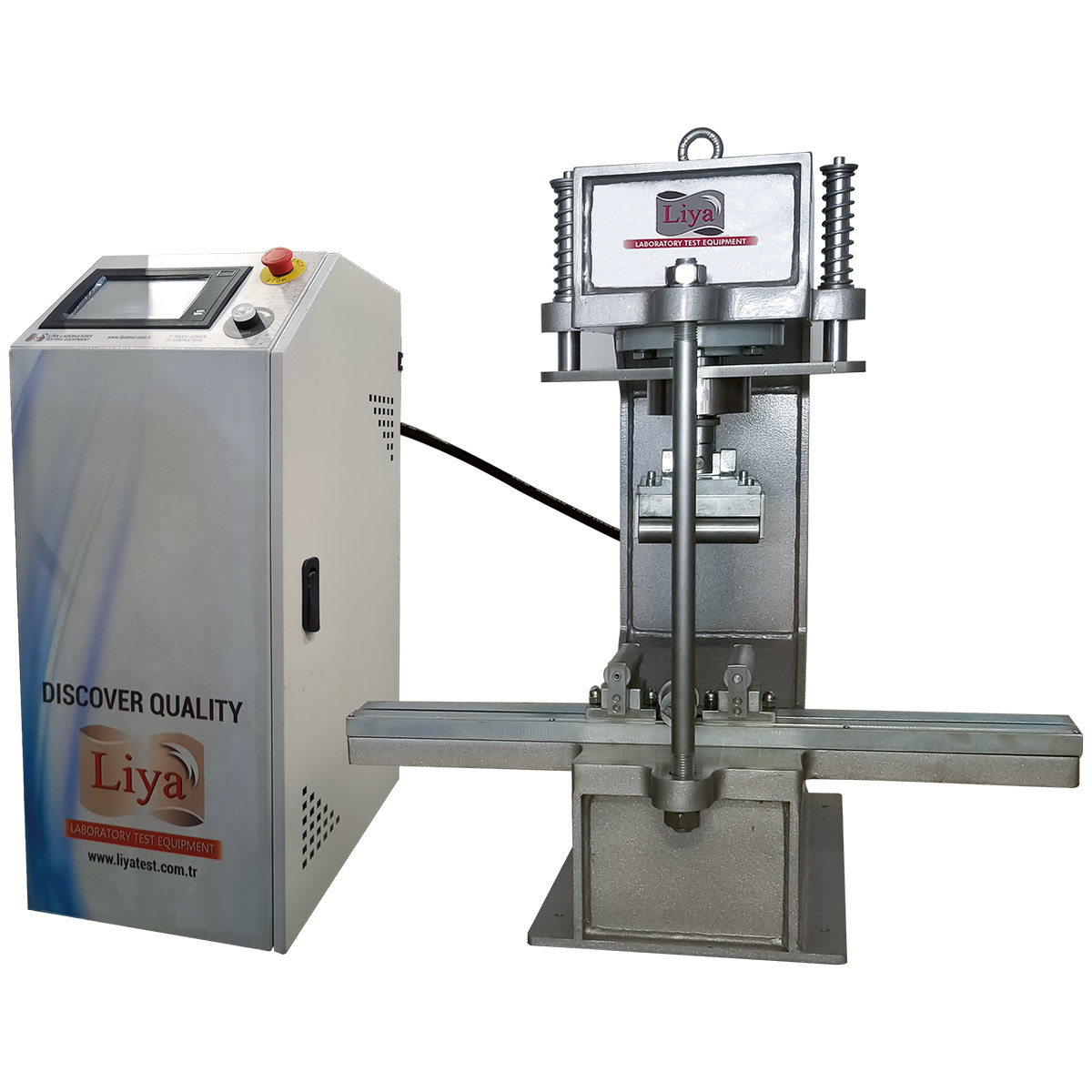

Otomatik Eğilme Test Presleri, beton kirişlerin, bordürlerin, parke taşlarının ve doğal taş numunelerinin mekanik dayanımını belirler. 100 kN ile 400 kN arasındaki kapasite seçenekleri farklı laboratuvar ihtiyaçlarına uyum sağlar. Otomatik hidrolik sistem, seçilen yükleme hızını korur. Dijital kontrol ünitesi ise deney verilerini anlık olarak izler ve kaydeder.
- Geniş kapasite aralığı: Seri; 100, 200, 300 ve 400 kN seçenekleri sunar.
- Farklı gövde tipleri: U tipi, C tipi ve açık kolonlu modeller farklı numune geometrilerine uyum sağlar.
- Otomatik test döngüsü: Cihaz hızlı yaklaşmayı, kontrollü yüklemeyi ve deney sonlandırmayı yönetir.
- 1–20 kN/s yükleme hızı: Hidrolik ünite, seçilen hızı ±%5 hassasiyetle uygular.
- Sınıf 1 ölçüm doğruluğu: Standart sistem, tam kapasitenin %2’sinden itibaren Sınıf 1 doğruluk sunar.
- Gerçek zamanlı grafik: Dijital ünite yük ve zaman verilerini deney sırasında gösterir.
- Bilgisayar yazılımı: Kullanıcı sonuçları saklayabilir, karşılaştırabilir ve raporlayabilir.
- Üç ve dört noktalı eğilme: Uygun aparat, 100 ve 150 mm beton kirişlerle çalışır.
- Ayarlanabilir mesnetler: Alt mesnet açıklığı 100–800 mm arasında düzenlenebilir.
- Modüler test seçenekleri: Uygun aparatlar bordür, plaka, parke, küp ve silindir testlerini destekler.
- Gelişmiş güvenlik: Acil durdurma, limit anahtarı ve maksimum basınç valfi sistemi korur.
- Standart desteği: Sistem, EN 12390-5, EN 12390-6, EN 1338, EN 1340 ve ASTM C78/C78M kapsamındaki ilgili deneyleri destekler.
| Ürün Kodu | Ürün Adı | Standartlar | Boyut (cm) | Ağırlık (kg) |
| LT-C0650 | Beton Kirişler İçin Eğilme Testi Düzeneği | ASTM C 293, ASTM C 78, EN 12390-5, BS 1881:118 | 20x20x20 | 16 |
| LT-C0651 | Beton Bordürler İçin Eğilme Testi Düzeneği | EN 1340 | 62x25x10 | 17 |
| LT-C0652 | Beton Kaplama Blokları, Beton Karo Mozaikler, Doğal Taş Bordürler Ve Plaklar İçin Eğilme Testi Düzeneği | EN 1339, EN 1343, EN 12372 | 62x26x15 | 25 |
| LT-C0653 | Beton Küp Numuneler İçin Yarmada Çekme Test Cihazı; 150x150 mm | EN 12390-6 | 18x15x32 | 15 |
| LT-C0654 | Beton Parke Taşı Numuneleri İçin Yarmada Çekme Test Cihazı; 60-150 mm Yükseklik, 220 mm Uzunluk | EN 12390-6, EN 1338, ASTM C 496 | 24x16x32 | 17,5 |
| LT-C0655 | Silindirik Numuneler İçin Yarmada Çekme Test Cihazı; Ø100x200 mm, 150x300 mm, 160x320 mm | EN 12390-6, ASTM C 496 | 34x15x33 | 25 |
| Ürün Kodu | Ürün Adı | Boyut (cm) | Ağırlık (kg) | Güç Kaynağı |
| LT-C0600 | Eğilme Test Presi, U Tipi | (100 kN) | 114x100x100 | 300 | 220 V, 50-60 Hz, 1 ph |
| LT-C0601 | Eğilme Test Presi, U Tipi | (200 kN) | 114x100x100 | 325 | 220 V, 50-60 Hz, 1 ph |
| LT-C0602 | Eğilme Test Presi, U Tipi | (300 kN) | 114x100x100 | 400 | 220 V, 50-60 Hz, 1 ph |
| LT-C0610 | Eğilme Test Presi, C Tipi | (300 kN) | 125x110x125 | 420 | 220 V, 50-60 Hz, 1 ph |
| LT-C0611 | Eğilme Test Presi, C Tipi | (400 kN) | 130x110x125 | 700 | 220 V, 50-60 Hz, 1 ph |
| LT-C0620 | Eğilme Test Presi, İki Sütunlu | (200 kN) | 152x55x120 | 400 | 220 V, 50-60 Hz, 1 ph |
| LT-C0621 | Eğilme Test Presi, İki Sütunlu | (300 kN) | 152x55x120 | 450 | 220 V, 50-60 Hz, 1 ph |
| LT-C0622 | Eğilme Test Presi, İki Sütunlu | (400 kN) | 152x55x120 | 480 | 220 V, 50-60 Hz, 1 ph |
| LT-C0600/1 | Eğilme Test Gövdesi, U Tipi | (100 kN) | 81x100x100 | 200 | — |
| LT-C0601/1 | Eğilme Test Gövdesi, U Tipi | (200 kN) | 81x100x100 | 225 | — |
| LT-C0602/1 | Eğilme Test Gövdesi, U Tipi | (300 kN) | 81x100x100 | 300 | — |
| LT-C0610/1 | Eğilme Test Gövdesi, C Tipi | (300 kN) | 90x110x125 | 325 | — |
| LT-C0611/1 | Eğilme Test Gövdesi, C Tipi | (400 kN) | 90x110x125 | 600 | — |
| LT-C0620/1 | Eğilme Test Gövdesi, İki Sütunlu | (200 kN) | 114x55x120 | 300 | — |
| LT-C0621/1 | Eğilme Test Gövdesi, İki Sütunlu | (300 kN) | 114x55x120 | 350 | — |
| LT-C0622/1 | Eğilme Test Gövdesi, İki Sütunlu | (400 kN) | 114x55x120 | 380 | — |
| LT-C0225 | Hidrolik Güç Ünitesi Ve Dijital Veri Toplama & Kontrol Sistemi | 38x36x92 | 100 | 220 V, 50-60 Hz, 1 ph |
| LT-C0226 | Hidrolik Güç Ünitesi | 38x36x92 | 100 | 220 V, 50-60 Hz, 1 ph |
| LT-C0227 | Dijital Veri Toplama & Kontrol Sistemi | — | — | 220 V, 50-60 Hz, 1 ph |
| LT-C0240 | Yük Hücresi (Load Cell) | (10 kN Kapasiteli) | — | — | — |
| LT-C0241 | Yük Hücresi (Load Cell) | (20 kN Kapasiteli) | — | — | — |
| LT-C0242 | Yük Hücresi (Load Cell) | (30 kN Kapasiteli) | — | — | — |
| LT-C0243 | Yük Hücresi (Load Cell) | (40 kN Kapasiteli) | — | — | — |
| LT-C0228 | Yüksek Hassasiyetli Basınç Transdüseri (Opsiyonel) | — | — | — |
| LT-C0229 | Yazılım | — | — | — |
| LT-G0800 | Bilgisayar & Yazıcı | — | — | 220 V, 50-60 Hz, 1 ph |
Otomatik Eğilme Test Presleri Nedir?
Otomatik Eğilme Test Presleri, sertleşmiş beton ve doğal taş numunelerinin eğilme dayanımını belirler. Cihaz, numuneye kontrollü hızla yük uygular. Ardından en yüksek yükü kaydeder ve deney tamamlandığında otomatik olarak durur.
Ürün ailesi 100, 200, 300 ve 400 kN kapasite seçenekleri sunar. Bu nedenle laboratuvarlar beton kirişlerden bordürlere kadar birçok numuneyi aynı sistem ailesiyle test edebilir. U tipi gövdeler standart çalışmalar için pratik kullanım sunar. C tipi gövdeler ise daha geniş çalışma alanı ve yüksek rijitlik sağlar.
Otomatik Hidrolik Yükleme Sistemi
Hidrolik güç ünitesi, yükleme hızını 1 ile 20 kN/s arasında kontrol eder. Kullanıcı test hızını numune türüne göre ayarlar. Cihaz önce numuneye hızlı biçimde yaklaşır. Yük belirlenen seviyeye ulaştığında sistem otomatik olarak test hızına geçer.
Numune kırıldığında yükleme sona erer. Böylece operatörün deneye sürekli müdahale etmesi gerekmez. Ayrıca kontrollü yükleme, farklı deneyler arasında daha kararlı sonuçlar alınmasına yardımcı olur.
Dijital Kontrol ve Raporlama

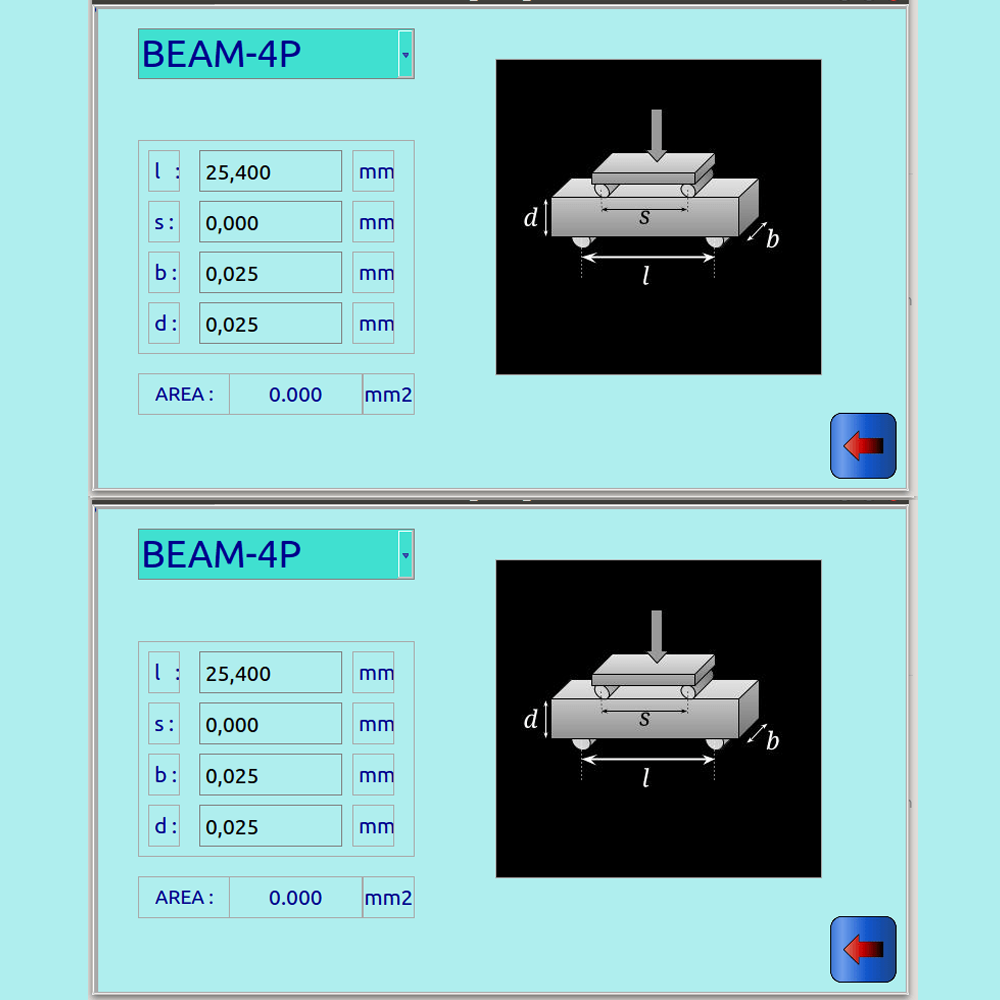

Dijital veri toplama ünitesi yükü ve yükleme hızını anlık olarak gösterir. Ayrıca ekran, gerçek zamanlı yük-zaman grafiği oluşturur. Kullanıcı deney bilgilerini sistem hafızasına kaydedebilir.
Bilgisayar yazılımı test sonuçlarını düzenler ve raporlar. Bunun yanında geçmiş kayıtlar yeniden açılabilir. Böylece laboratuvar farklı beton karışımlarını veya üretim partilerini kolayca karşılaştırabilir.
Üç ve Dört Noktalı Eğilme Testleri
Kiriş eğilme aparatı, 100 veya 150 mm kesitli beton kirişlerle çalışır. Sistem üç noktalı ve dört noktalı yükleme düzenlerine uyarlanabilir. Alt mesnetler arasındaki açıklık 100–800 mm arasında ayarlanır.
Bordür, beton plaka ve doğal taş numuneleri için farklı aparat seçenekleri bulunur. Ayrıca uygun yarmada çekme aparatları küp, silindir ve beton parke numuneleriyle kullanılabilir. Aksesuarlar deney ihtiyacına göre ayrıca seçilir.
Standartlara Uygun Eğilme Deneyi
EN 12390-5:2019, sertleşmiş beton numunelerinin eğilme dayanımı deneyini tanımlar. EN 12390-6:2023 ise yarmada çekme dayanımını kapsar. ASTM tarafında aktif eğilme referansı ASTM C78/C78M-22 standardıdır. Bu yöntem, beton kirişlerde üçte bir noktasından yükleme düzenini kullanır.
Sonuç olarak Otomatik Eğilme Test Presleri; geniş kapasite aralığını, kontrollü hidroliği ve gelişmiş raporlamayı bir araya getirir. Böylece laboratuvarlar farklı yapı malzemelerinin mekanik dayanımını hızlı ve tekrarlanabilir biçimde değerlendirebilir.
