Plaka Yükleme Test Seti
STANDART: ASTM D1195, D1196; BS 1377:9
LT-S0189 Plaka Yükleme Deney Seti | 1000 kN
LT-S0190 Plaka Yükleme Deney Seti | 300 kN
LT-S0191 Plaka Yükleme Deney Seti | 500 kN
LT-S0192 Plaka Yükleme Deney Seti | 300 kN
LT-S0193 Plaka Yükleme Deney Seti | 500 kN
ÜRÜN DETAYLARI

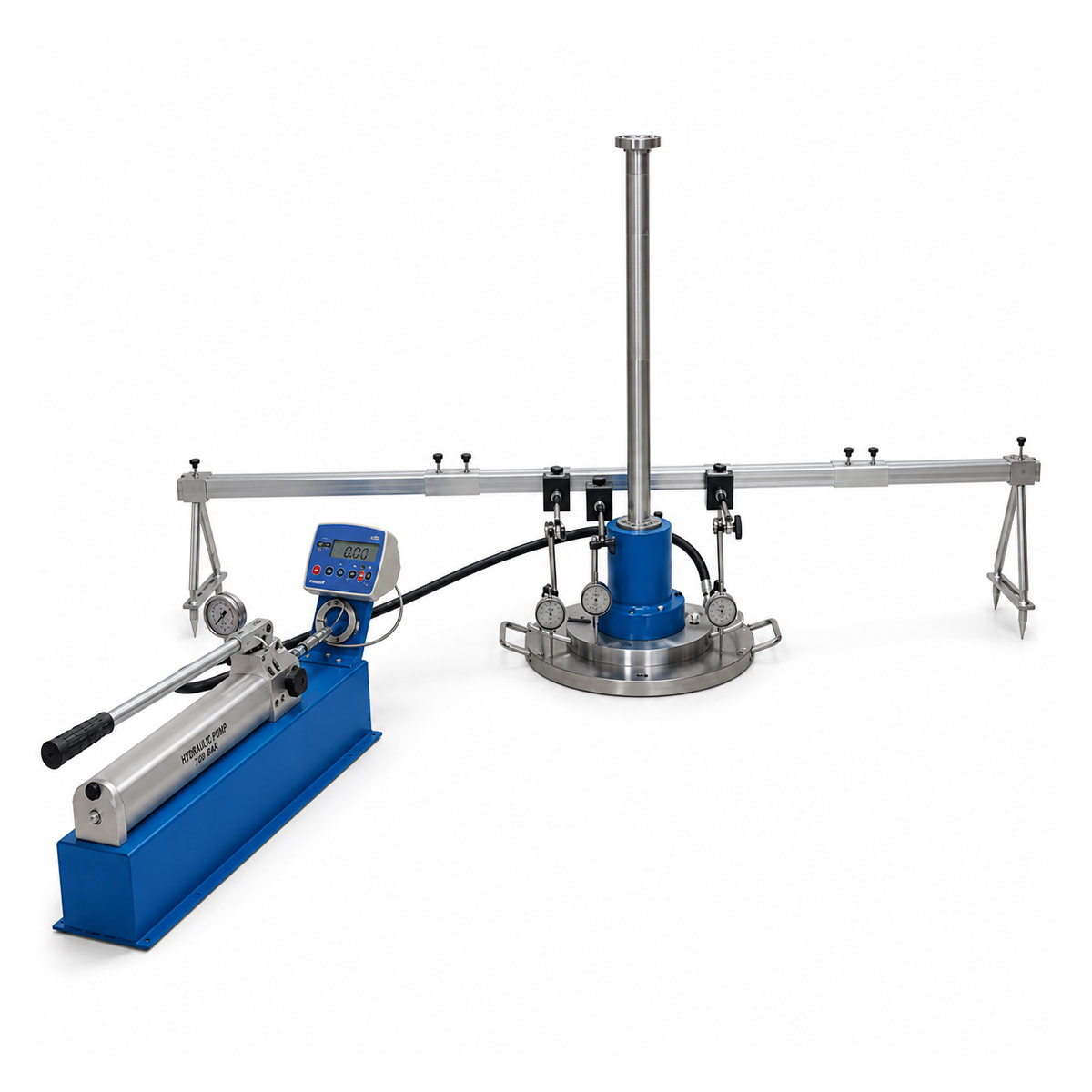

Plaka Yükleme Test Seti, zemin, yol tabanı ve alt temel tabakalarının yerinde taşıma kapasitesini ve yük-oturma davranışını belirlemek için kullanılır. LT-S0190 modeli 300 kN kapasite, hidrolik el pompası, hassas manometre, referans barı ve üç adet komparatör saatiyle saha ölçümlerini destekler. Sistem, güncel ASTM D1195/D1195M-21, ASTM D1196/D1196M-24 ve BS 1377-9:2025 kapsamında uygulanan plaka yükleme deneyleriyle ilişkilidir.
- 300 kN kapasite: LT-S0190 modeli 300 kN nominal yükleme kapasitesi sunar.
- Hidrolik yükleme: Sistem yaklaşık 30 tonluk hidrolik piston ve el pompası kullanır.
- 700 bar el pompası: LT-G9000 hidrolik pompa yükleme sistemini çalıştırır.
- Analog manometre: LT-G9005 uygulanan yükün takibini sağlar.
- Üç komparatör: Oturma hareketlerini farklı noktalardan izlemeyi destekler.
- Komparatör kapasitesi: LT-G8001, 30 × 0,01 mm analog ölçüm sunar.
- Referans barı: 2,4 m uzunluğundaki LT-S0194 bağımsız ölçüm referansı oluşturur.
- Farklı yükleme plakaları: Sistem farklı çaplarda plakalarla saha deneylerini destekler.
- Yük-oturma analizi: Uygulanan yük ile zemindeki düşey deformasyon birlikte takip edilir.
- Yol tabanı uygulaması: Subgrade, temel ve alt temel malzemelerinde kullanılabilir.
- ASTM D1195: Güncel sürüm D1195/D1195M-21 tekrarlı statik plaka deneyini kapsar.
- ASTM D1196: Güncel sürüm D1196/D1196M-24 tekrarsız statik plaka deneyini kapsar.
- BS standardı: Güncel BS 1377-9:2025 plaka yükleme deneyini içerir.
- Dış ölçüler: LT-S0190 86,5 × 33 × 60 cm ölçülerindedir.
- Ağırlık: LT-S0190 yaklaşık 120 kg ağırlığındadır.
- Ürün kodu: Ana 300 kN model LT-S0190 koduyla listelenir.
TEKNİK ÖZELLİKLER
| Ürün Kodu | Ürün Adı | Kapasite (kN) | Ölçüler (cm) | Ağırlık (kg) |
|---|---|---|---|---|
| LT-S0190 | Plaka Yükleme Deney Seti | 300 | 86,5x33x60 | 120 |
| LT-S0191 | Plaka Yükleme Deney Seti | 500 | — | — |
| LT-S0189 | Plaka Yükleme Deney Seti | 1000 | — | — |
| LT-S0192 | Dijital Plaka Yükleme Deney Seti | 300 | — | — |
| LT-S0193 | Dijital Plaka Yükleme Deney Seti | 500 | — | — |
| LT-S0190/1 | Piston Ekipmanı | 300 | — | — |
| LT-S0191/1 | Piston Ekipmanı | 500 | — | — |
| LT-S0189/1 | Piston Ekipmanı | 1000 | — | — |
| LT-G9000 | Hidrolik El Pompası, 700 bar | — | — | — |
| LT-G9005 | Analog Manometre | — | — | — |
| LT-S0194 | 2,4 m Uzunluğunda Çivi Ayaklı Referans Barı | — | — | — |
| LT-G8001 | Analog Komparatör Saati, | — | 30 x 0,01 mm | — |
| LT-G8001/1 | Ayarlanabilir Komparatör Saati Tutucusu (Manyetik Ayak) | — | — | — |
| LT-S0195 | Yükleme Plakası, | — | Ø 12” (305 mm) | — |
| LT-S0196 | Yükleme Plakası, | — | Ø 18” (457 mm) | — |
| LT-S0197 | Yükleme Plakası, | — | Ø 24” (610 mm) | — |
| LT-S0198 | Yükleme Plakası, | — | Ø 30” (762 mm) | — |
