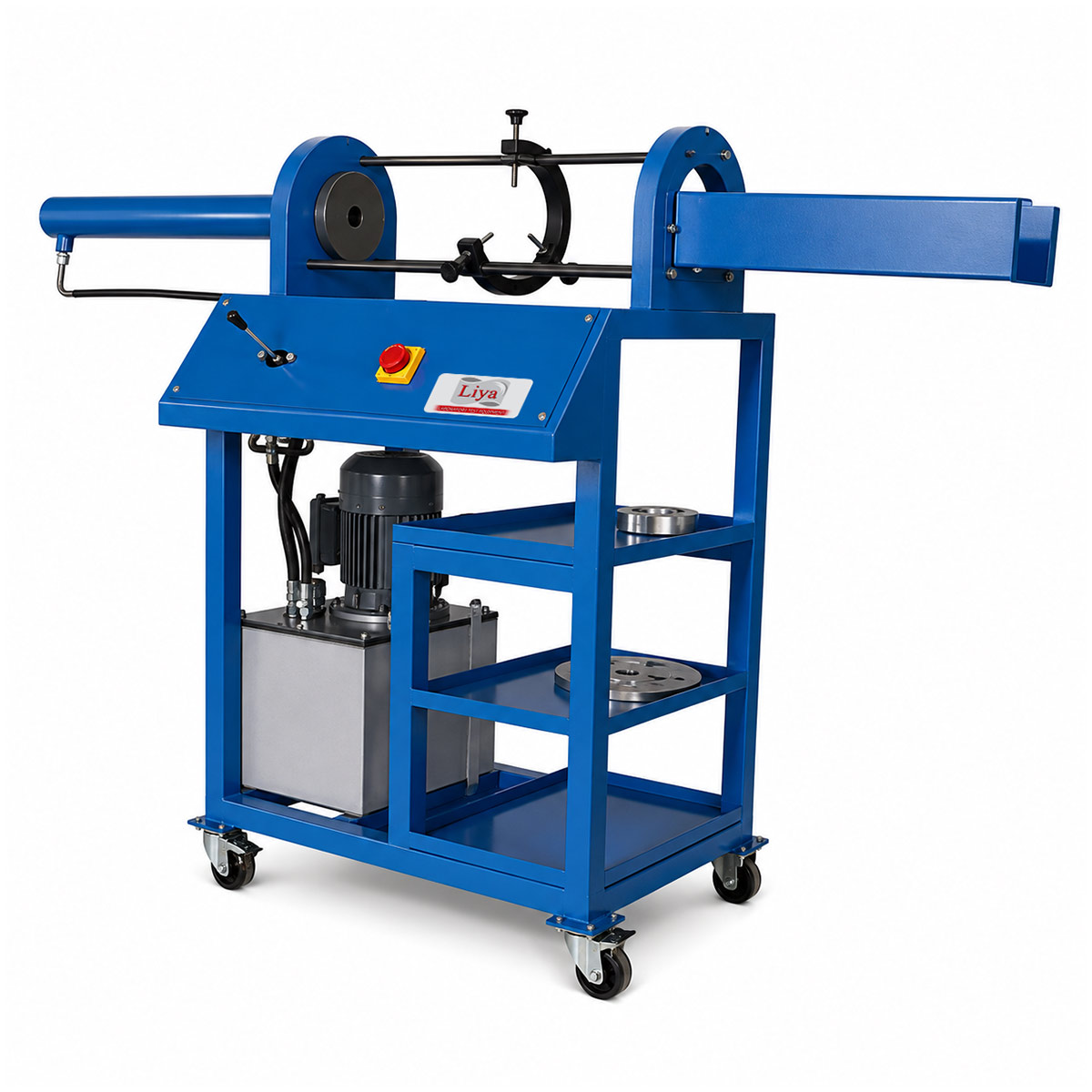

Hidrolik Yatay Numune Çıkarıcı

Hidrolik Numune Çıkarıcı ile Kontrollü Numune Hazırlama

Hidrolik Numune Çıkarıcı, zemin mekaniği laboratuvarlarında kalıp veya numune tüpü içerisinde bulunan sıkıştırılmış numunelerin kontrollü şekilde çıkarılması için kullanılır. Hidrolik sistem, manuel yöntemlere kıyasla numuneye daha düzenli bir itme kuvveti uygulanmasını sağlar. Böylece numunenin test öncesinde mümkün olduğunca bütünlüğünü koruyarak kalıptan çıkarılması desteklenir.

Numune hazırlama aşaması, zemin deneylerinin önemli bölümlerinden biridir. Özellikle Proktor, CBR ve benzeri sıkıştırma çalışmalarından sonra numunenin kalıp içerisinden çıkarılması gerekebilir. Bu işlem sırasında kontrolsüz kuvvet uygulanması numunenin zarar görmesine veya laboratuvar sürecinin zorlaşmasına neden olabilir. Hidrolik çıkarma sistemi, işlemin daha düzenli yürütülmesine yardımcı olur.

60 kN Hidrolik Çıkarma Kuvveti

LT-S0120 modeli 60 kN maksimum çıkarma kuvvetine sahiptir. Cihaz yatay çalışma prensibiyle tasarlanmıştır ve maksimum 650 mm strok sunar. Teknik açıklamaya göre sistem Ø35 mm ile Ø101,6 mm arasındaki numunelerin çıkarılmasında kullanılabilir.

Numune, uygun adaptör yardımıyla cihaz üzerine konumlandırılır. Daha sonra hidrolik sistem devreye alınır ve numune kalıp içerisinden yatay yönde kontrollü biçimde itilir. Çıkan numune destek tablasına alınır. Ayarlanabilir tabla yapısı, farklı deney düzenlerinde kullanım kolaylığı sağlar.

Farklı Numune Çaplarına Uygun Adaptörler

Cihaz standart olarak Ø38 mm ve Ø100 mm numunelerin çıkarılması için gerekli halka ve itici adaptörlerle birlikte sunulur. Bu yapı, yaygın kullanılan farklı zemin numune boyutlarına uyum sağlamaya yardımcı olur. Ürün sayfasında farklı çaplar için ilave adaptör seçenekleri de listelenmektedir.

LT-S0120’nin dış ölçüleri 65 × 175 × 75 cm, yaklaşık ağırlığı ise 150 kg‘dır. Sistem 220 V, 50–60 Hz elektrik beslemesiyle çalışır.

Zemin Laboratuvarlarında Kullanım

Ürün sayfasında cihaz için TS EN, AASHTO, ASTM ve BS serilerinden birçok zemin, CBR, Proktor ve asfalt numune hazırlama standardı referans olarak verilmektedir. Bu nedenle cihaz farklı laboratuvar numune hazırlama süreçlerinde yardımcı ekipman olarak kullanılabilir.

Sonuç olarak Hidrolik Numune Çıkarıcı, sıkıştırılmış numunelerin kalıptan güçlü, kontrollü ve düzenli biçimde çıkarılması için pratik bir çözüm sunar. 60 kN hidrolik kuvveti, 650 mm stroku ve farklı numune çaplarına uyumlu yapısı, cihazı zemin mekaniği ve kalite kontrol laboratuvarları için kullanışlı bir numune hazırlama ekipmanı haline getirir.

Teknik not bro: Ürün açıklaması çalışma aralığını Ø35–101,6 mm olarak veriyor; ancak aynı sayfada ayrıca Ø150 mm adaptör opsiyonu da listelenmiş. Bu iki bilgi birbiriyle tam örtüşmüyor. Kataloğa veya teknik tabloya girmeden önce Ø150 mm adaptörün gerçekten bu modelle uyumlu olup olmadığını teknik ekipten teyit edelim.
