Benkelman Beam Aparatı | Kiriş Aparatı
STANDART: AASTHO T256-77, CNR N141

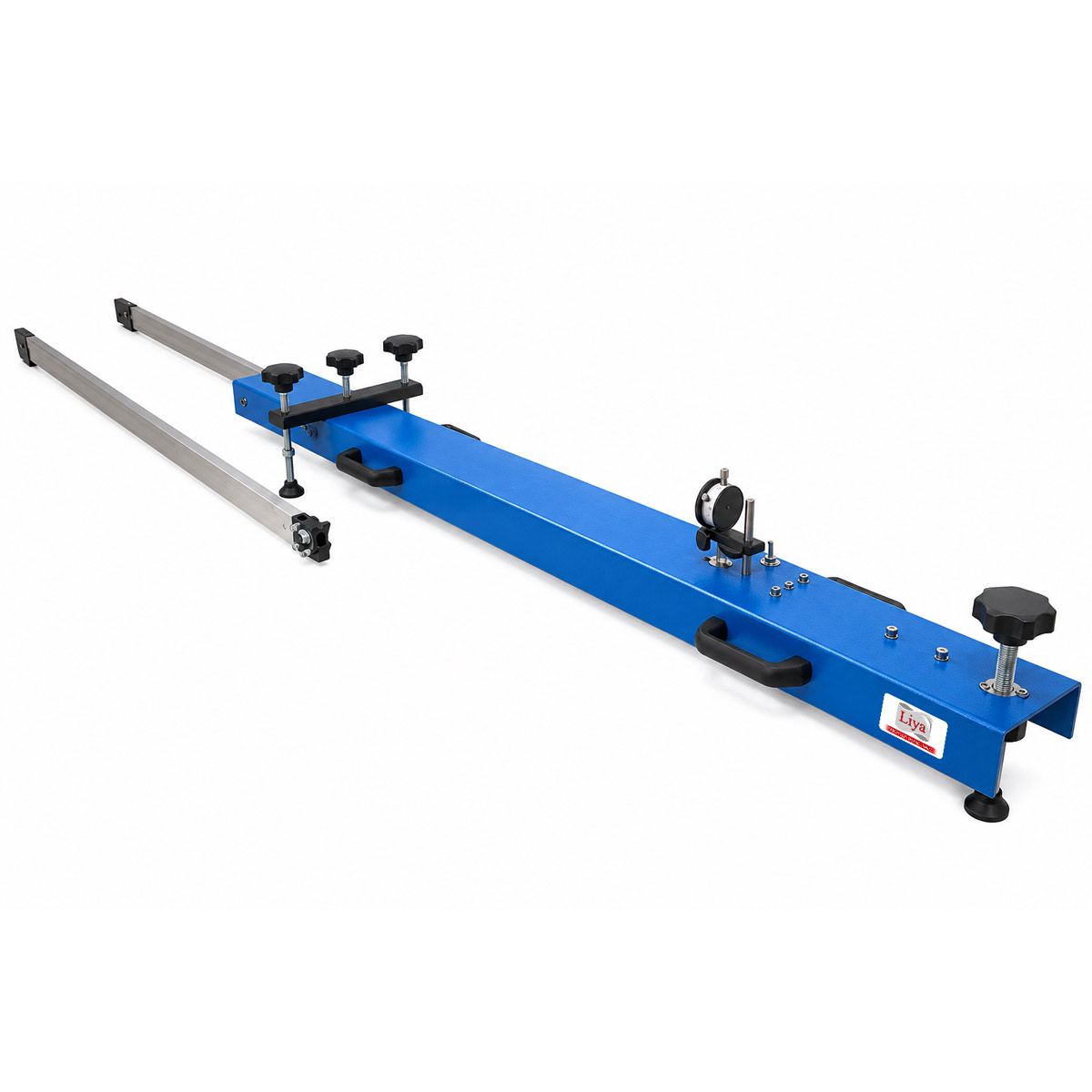

LT-AS0900 Benkelman Beam Aparatı | Kiriş Aparatı
Benkelman Beam Kiriş Aparatı, araç tekerlek yükü altında yol kaplamasında oluşan geri esneme ve düşey deformasyonu ölçer. Hafif alüminyum gövde, saha testlerinde kolay taşıma ve kararlı ölçüm avantajı sunar.
- Hassas sehim ölçümü: Komparatör saati, yol yüzeyindeki düşey hareketin izlenmesini sağlar.
- 4:1 kiriş oranı: Optimize edilmiş mekanik yapı, ölçüm hareketini hassas biçimde aktarır.
- 250 cm uzunluk: Uzun kiriş yapısı, ölçüm ucunun araç tekerlekleri arasına yerleştirilmesini kolaylaştırır.
- Hafif alüminyum gövde: Dayanıklı alaşım, saha koşullarında pratik kullanım sunar.
- Kolay konumlandırma: Ayarlanabilir destekler, cihazın test yüzeyinde dengeli durmasına yardımcı olur.
- Komple ölçüm seti: Ürün, komparatör saati ve gerekli ölçüm aksesuarlarıyla birlikte sunulur.
- Koruyucu taşıma: Ahşap taşıma çantası, cihazın nakliye ve depolama sırasında korunmasını sağlar.
- Standartlara uygunluk: Sistem, AASHTO T256-77 ve CNR N141 kapsamında belirtilen kaplama deformasyonu ölçümlerini destekler.
| Ürün Kodu | Ürün Adı | Kiriş Uzunluğu (cm) | Mesnet Oranı | Ağırlık (kg) |
| LT-AS0900 | Benkelman Beam Kiriş Aparatı | 250 | 04:01 | 16 |
Benkelman Beam Kiriş Aparatı Nedir?
Benkelman Beam Kiriş Aparatı, araç tekerlek yükü altında yol kaplamasında oluşan düşey deformasyonu ölçer. Sistem, özellikle esnek yol kaplamalarının saha koşullarındaki davranışını değerlendirmeye yardımcı olur. Böylece kullanıcı, kaplamanın yük altındaki geri esneme miktarını belirler.
Kaplama deformasyonu, yolun mevcut yapısal durumu hakkında önemli bilgiler sunar. Ayrıca ölçüm sonuçları, farklı yol kesimlerinin karşılaştırılmasına yardımcı olur. Bu nedenle sistem; yol bakım, kalite kontrol ve kaplama değerlendirme çalışmalarında kullanılır.
Benkelman Beam Testi Nasıl Yapılır?
Test sırasında cihazın ölçüm ucu, yüklü aracın çift tekerlekleri arasına yerleştirilir. Araç belirlenen şekilde ileri hareket ettiğinde yol yüzeyi yük etkisinden kurtulur. Ardından komparatör saati, kaplamanın geri esneme hareketini gösterir.
FHWA, Benkelman Beam sistemini statik yükleme yönteminde kullanılan temel deformasyon ölçüm cihazı olarak tanımlar. Aynı kaynak, operatörün araç ilerlerken kaplamadaki geri dönüş hareketini gösterge üzerinden takip ettiğini belirtir.
Hassas Kiriş ve Ölçüm Mekanizması
Cihaz, 4:1 kiriş mesnet oranına sahip mekanik bir yapı kullanır. Bu oran, ölçüm ucundaki hareketin komparatör saatine kontrollü biçimde aktarılmasına yardımcı olur. Böylece kullanıcı, yüzeydeki küçük düşey hareketleri daha kolay takip eder.
Komparatör saati, test sırasında oluşan ölçüm değişimini gösterir. Bunun yanı sıra ayarlanabilir destek sistemi, kirişin yüzey üzerinde dengeli kalmasını sağlar. Kararlı konumlandırma, saha ölçümlerinin düzenli ilerlemesini destekler.
Hafif ve Dayanıklı Alüminyum Gövde
Benkelman Beam Kiriş Aparatı, alüminyum alaşımlı bir gövdeye sahiptir. Hafif yapı, cihazın farklı ölçüm noktaları arasında kolayca taşınmasını sağlar. Ayrıca dayanıklı kiriş sistemi, saha koşullarında kararlı kullanım sunar.
Cihazın toplam uzunluğu yaklaşık 250 cm seviyesindedir. Bu yapı, ölçüm ucunun araç lastikleri arasına yerleştirilmesini kolaylaştırır. Aynı zamanda uzun gövde, operatörün ölçüm göstergesini güvenli bir noktadan izlemesine yardımcı olur.
Koruyucu Taşıma ve Saha Kullanımı
Özel ahşap taşıma çantası, cihazı nakliye sırasında dış etkilere karşı korur. Böylece kiriş parçaları, komparatör saati ve aksesuarlar düzenli biçimde saklanabilir. Koruyucu sistem, farklı test sahalarına yapılan taşıma işlemlerini de kolaylaştırır.
Benkelman Beam Kiriş Aparatı; karayolları, havaalanı kaplamaları ve saha değerlendirme çalışmaları için uygundur. Ayrıca yol müteahhitleri, kamu laboratuvarları ve araştırma merkezleri cihazdan yararlanabilir.
Standartlara Uygun Deformasyon Ölçümü
Sistem, ürün teknik dokümanında belirtilen AASHTO T256-77 ve CNR N141 yöntemlerini destekler. AASHTO T256, kaplama yüzeyindeki deformasyon ölçümlerine yönelik saha uygulamalarını kapsayan referans yöntemlerden biridir. FHWA da bu standardı kaplama deformasyonu ölçüm çalışmalarında kullanılan kaynaklar arasında gösterir.
Sonuç olarak cihaz; hassas kiriş sistemi, hafif alüminyum gövde ve kolay saha kullanımını bir araya getirir. Böylece kullanıcı, yol kaplamalarının yük altındaki deformasyon davranışını güvenilir biçimde değerlendirebilir.
