LT-S0015 Kum Kesafet Seti ve vanalı kum silindiri

Kum Kesafet Deney Seti

STANDART: BS 1377:9, 1924:2

LT-S0015 Kum Kesafet Seti | 100mm

LT-S0015/1 Kum Kesafet Silindiri | Ø100mm

LT-S0015/2 Kalibrasyon Konteyneri |Ø100mm

LT-S0015/2 Metal Tepsi |Ø100mm

LT-S0016 Kum Kesafet Seti | 150mm

LT-S0016/1 Kum Kesafet Silindiri | Ø150mm

LT-S0016/2 Kalibrasyon Konteyneri |Ø150mm

LT-S0016/2 Metal Tepsi |Ø150mm

LT-S0017 Kum Kesafet Seti | 200mm

LT-S0017/1 Kum Kesafet Silindiri | Ø200mm

LT-S0017/2 Kalibrasyon Konteyneri |Ø200mm

LT-S0017/2 Metal Tepsi |Ø200mm

Kategoriler: Arazi İnceleme ve Örnekleme, Zemin

ÜRÜN DETAYLARI

Kum Kesafet Seti, ince taneli ve sıkıştırılmış zeminlerin arazideki yoğunluğunu kum değiştirme yöntemiyle belirler. Set; Ø100, Ø150 ve Ø200 mm olmak üzere üç farklı boyutta sunulur. Vanalı silindir kalibre edilmiş kumu deney çukuruna aktarır. Böylece kullanıcı çukur hacmini ve zeminin yerindeki yoğunluğunu hesaplar.

Yerinde yoğunluk tayini: Sıkıştırılmış zeminin saha yoğunluğunu belirler.
Üç model seçeneği: Sistem Ø100, Ø150 ve Ø200 mm boyutlarda sunulur.
Komple set: Kum silindiri, metal tepsi ve kalibrasyon kabı içerir.
Vanalı silindir: Kum akışını kontrollü biçimde başlatır ve durdurur.
Döküm alüminyum gövde: Kum silindiri hassas işlenmiş alüminyum yapı taşır.
Çelik yardımcı parçalar: Tepsi ve kalibrasyon kabı kaplanmış çelik sacdan üretilir.
Kalibrasyon desteği: Kap, deney kumunun birim hacim kütlesini belirlemeye yardımcı olur.
Merkezi delikli tepsi: Aparatı deney çukurunun üzerinde doğru konuma getirir.
LT-S0015 modeli: Ø100 mm, 30 × 30 × 44 cm ve 8 kg.
LT-S0016 modeli: Ø150 mm, 30 × 30 × 57 cm ve 16 kg.
LT-S0017 modeli: Ø200 mm, 50 × 50 × 66 cm ve 27 kg.
Standart kum seçenekleri: 300–600 µm ve 600 µm–1,18 mm kumlar ayrıca sunulur.
Elektriksiz çalışma: Set sahada tamamen mekanik olarak kullanılır.
Güncel BS referansları: BS 1377-9:2025 ve BS 1924-2:2025 yöntemlerini destekler.

TEKNİK ÖZELLİKLER

Ürün Kodu	Ürün Adı	Ölçüler (cm)	Ağırlık (kg)
LT-S0015	Kum Kesafet Seti 100 mm	30x30x44	8
LT-S0015/1	Kum Kesafet Silindiri, Ø 100 mm Kum Kesafet Seti için	—	—
LT-S0015/2	Kalibrasyon Konteynerı, Ø 100 mm Kum Kesafet Seti için	—	—
LT-S0015/3	Metal Tepsi, Ø 100 mm Kum Kesafet Seti için	—	—
LT-S0016	Kum Kesafet Seti 150 mm	30x30x57	16
LT-S0016/1	Kum Kesafet Silindiri, Ø 150 mm Kum Kesafet Seti için	—	—
LT-S0016/2	Kalibrasyon Konteynerı, Ø 150 mm Kum Kesafet Seti için	—	—
LT-S0016/3	Metal Tepsi, Ø 150 mm Kum Kesafet Seti için	—	—
LT-S0017	Kum Kesafet Seti 200 mm	50x50x66	27
LT-S0017/1	Kum Kesafet Silindiri, Ø 200 mm Kum Kesafet Seti için	—	—
LT-S0017/2	Kalibrasyon Konteynerı, Ø 200 mm Kum Kesafet Seti için	—	—
LT-S0017/3	Metal Tepsi, Ø 200 mm Kum Kesafet Seti için	—	—

TEKNİK DÖKÜMAN

Açıklama

Kum Kesafet Seti Nedir?

Kum Kesafet Seti, sıkıştırılmış zeminin yerindeki yoğunluğunu kum değiştirme yöntemiyle belirler. Bu yöntem özellikle yol dolguları, yapısal dolgular ve toprak işleri sırasında yapılan saha kontrollerini destekler.

Operatör zeminde küçük bir deney çukuru açar ve çıkan malzemeyi tartar. Ardından cihaz, yoğunluğu önceden belirlenmiş kumu bu çukura doldurur. Kullanıcı harcanan kum miktarından çukur hacmini hesaplar.

Üç Farklı Kum Kesafet Seti

LİYA Test üç farklı model sunar. LT-S0015, Ø100 mm silindirle çalışır ve 30 × 30 × 44 cm ölçülerindedir. Set yaklaşık 8 kg ağırlığındadır.

LT-S0016, Ø150 mm çapında bir silindir taşır. Model 30 × 30 × 57 cm ölçülerinde ve 16 kg ağırlığındadır. Daha büyük LT-S0017 ise Ø200 mm silindir, 50 × 50 × 66 cm dış ölçü ve 27 kg ağırlık sunar.

Set İçeriği ve Malzeme Yapısı

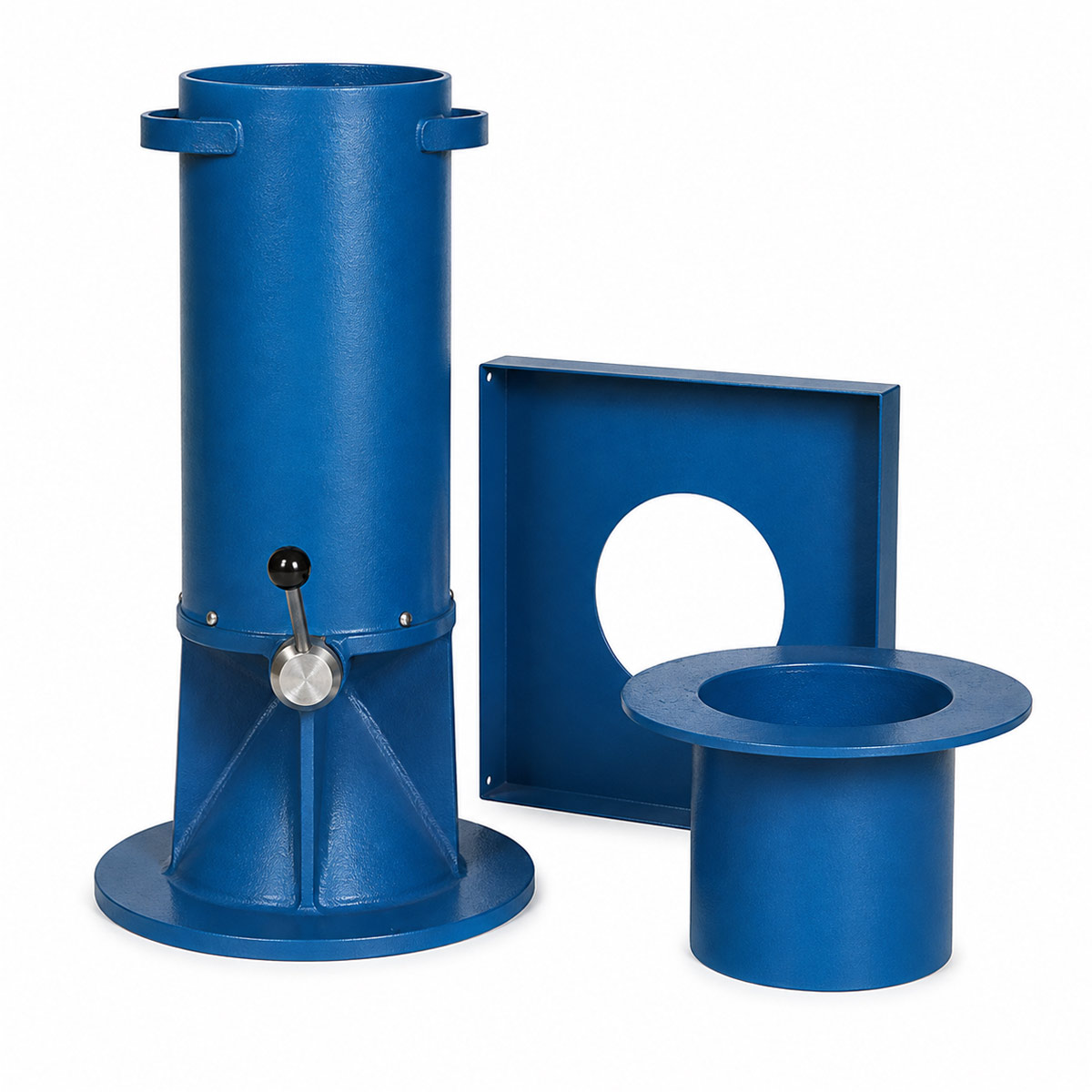

Her set; kum kesafet silindiri, merkezi delikli metal tepsi ve kalibrasyon kabından oluşur. Silindirin alt bölümündeki vana, kum akışını kontrol eder. Merkezi delikli tepsi de cihazı deney çukurunun üzerinde sabit tutar.

Üretici silindiri hassas işlenmiş döküm alüminyumdan hazırlar. Kalibrasyon kabı ve metal tepsi ise kaplanmış çelik sac yapı taşır. Bu parçalar elektrik bağlantısına ihtiyaç duymaz. Böylece ekip seti doğrudan saha koşullarında kullanabilir.

Kum Değiştirme Deneyi Nasıl Yapılır?

Öncelikle kullanıcı deney kumunun birim hacim kütlesini kalibrasyon kabıyla belirler. Ardından zemin yüzeyini düzeltir ve merkezi delikli tepsiyi yerleştirir. Kullanıcı deliğin içindeki zemini dikkatle çıkarır ve numuneyi tartar.

Sonraki aşamada vanayı açar. Silindirdeki kum, koniyi ve deney çukurunu doldurur. İlk ve son tartım arasındaki fark, kullanılan kum miktarını verir. Operatör bu değeri kalibre edilmiş kum yoğunluğuna böler ve çukur hacmini bulur. Son olarak çıkardığı zemin kütlesini çukur hacmine bölerek yaş yoğunluğu hesaplar. Nem içeriği biliniyorsa kuru yoğunluk da belirlenebilir. ASTM D1556/D1556M-24 bu yöntemi yerindeki zemin yoğunluğu ve birim hacim ağırlığı tayini için tanımlar.

Uygun Zemin Koşulları

Kum konisi yöntemi, deney çukurunun şeklini koruyabildiği zeminlerde daha sağlıklı sonuç verir. ASTM yöntemi, belirgin miktarda 38 mm’den büyük iri malzeme içermeyen zeminleri kapsar. Ayrıca yumuşak, kolay dağılan, doygun veya aşırı plastik zeminlerde yöntem uygun olmayabilir.

Bu nedenle kullanıcı deney öncesinde zeminin tane yapısını ve nem durumunu kontrol etmelidir. Ayrıca temiz, kuru ve serbest akışlı deney kumu kullanmalıdır.

Güncel Standartlar ve Aksesuarlar

Ürün sayfası BS 1377:9 ve BS 1924:2 referanslarını verir. Güncel standart adları BS 1377-9:2025 ve BS 1924-2:2025 şeklindedir.

LİYA ayrıca LT-S0020 300–600 µm ve LT-S0021 600 µm–1,18 mm standart kum seçeneklerini sunar. Sonuç olarak Kum Kesafet Seti; farklı çapları, mekanik yapısı ve kalibrasyon ekipmanıyla saha yoğunluğu kontrollerini destekler.
