Arazi İnceleme Kiti | ASTM D2573

Arazi İnceleme Test Kiti

STANDART: ASTM D2573

LT-S0080 Arazi İnceleme Test Kiti

ÜRÜN DETAYLARI

Arazi İnceleme Kiti, kohezyonlu zeminlerin sahada hızlı ön değerlendirmesini yapmak için vane test ekipmanı ile ağır hizmet tipi cep penetrometresini tek sette birleştirir. Vane sistemi, zeminin drenajsız kesme dayanımını değerlendirir. Farklı boyutlardaki kanatlı uçlar, öngörülen zemin dayanımına göre seçilir. Kompakt taşıma kutusu ise ekipmanın arazi çalışmalarında düzenli biçimde taşınmasını sağlar.

İki cihaz tek sette: Vane deney ekipmanı ve ağır hizmet tipi cep penetrometresi içerir.
Drenajsız kesme dayanımı: Vane sistemi kohezyonlu zeminin hızlı değerlendirmesini destekler.
ASTM referansı: Güncel yöntem ASTM D2573/D2573M-18’dir.
Kil ve silt uygulamaları: Vane yöntemi özellikle doygun ince taneli zeminlerde kullanılır.
Farklı vane uçları: Kullanıcı öngörülen zemin dayanımına göre uygun kanadı seçer.
Kanat geometrisi: Vane uçlarında boy/çap oranı 2 olarak belirtilir.
Penetrasyon derinliği: Vane ucu yüzey ölçümlerinde zemine yaklaşık 5–6 cm sürülür.
Manuel ölçüm: Kullanıcı tutma sapını döndürerek kesme işlemini gerçekleştirir.
Derin ölçüm seçeneği: Opsiyonel uzatma çubuğu yüzey altındaki ölçümleri destekler.
Cep penetrometresi: Zemin kıvamı ve dayanımı hakkında hızlı ön değerlendirme sağlar.
Taşınabilir yapı: Komple ekipman plastik saklama kutusunda sunulur.
Kompakt ölçüler: Set 24 × 21 × 5 cm ölçülerindedir.
Düşük ağırlık: Komple kit yaklaşık 1,8 kg ağırlığındadır.
Elektriksiz kullanım: Sistem saha ölçümlerinde elektrik bağlantısı gerektirmez.
Ürün kodu: LİYA Test ürünü LT-S0080 koduyla listeler.

TEKNİK ÖZELLİKLER

Ürün Kodu	Ürün Adı	Dış Ölçüler (cm)	Ağırlık (kg)
LT-S0080	Arazi İnceleme Test Kiti	24x21x5	1.8

TEKNİK DÖKÜMAN

Açıklama

Arazi İnceleme Kiti Nedir?

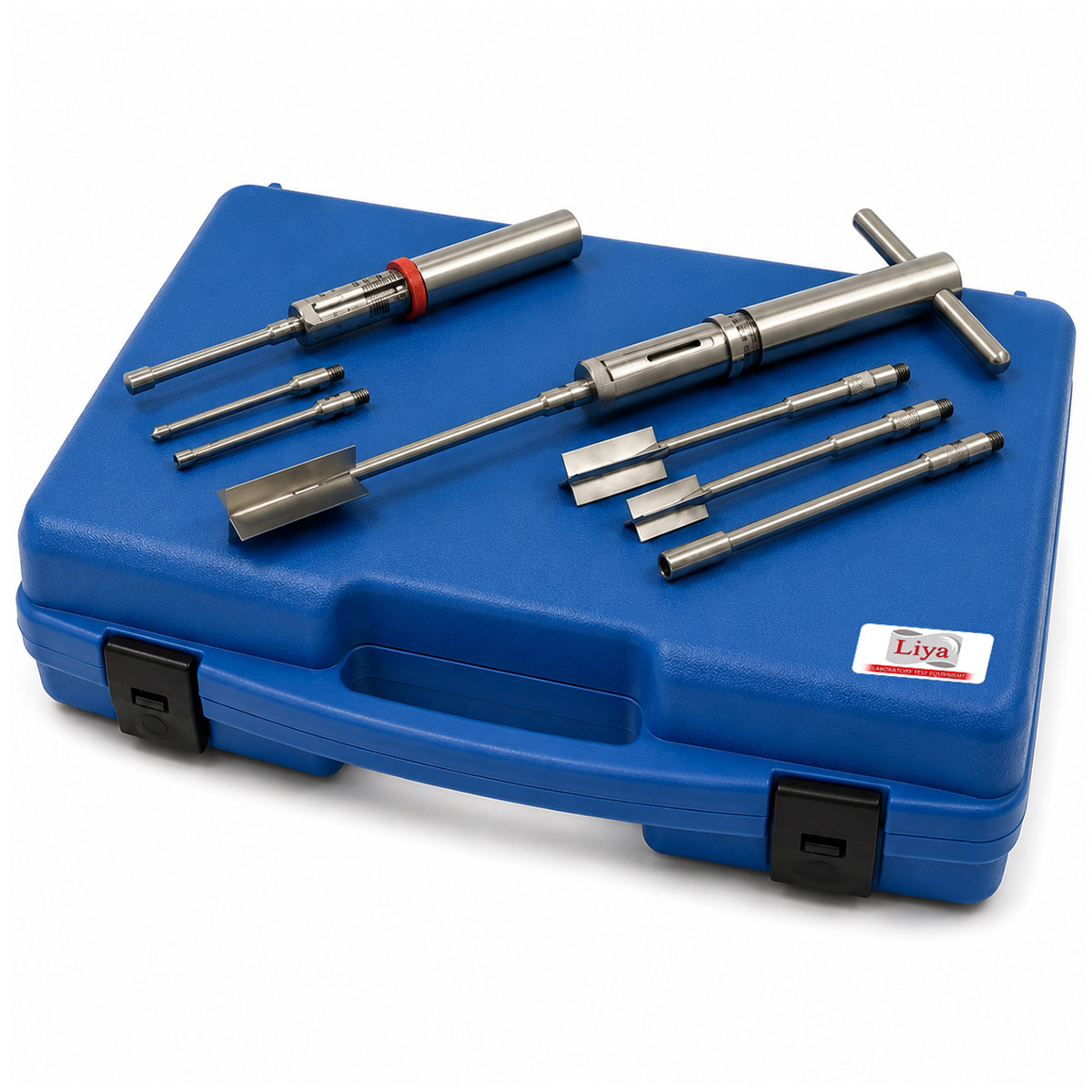

Arazi İnceleme Kiti, kohezyonlu zeminlerde hızlı saha kontrolleri yapmak için iki farklı ölçüm ekipmanını bir araya getirir. LT-S0080 setinde Cep Tipi Vane Deney Ekipmanı ve Ağır Hizmet Tipi Cep Penetrometresi bulunur.

LİYA, kiti geoteknik saha incelemeleri, jeolojik araştırmalar ve toprak değerlendirmeleri için sunar. Tüm parçalar kompakt bir plastik taşıma kutusunda muhafaza edilir.

Cep Tipi Vane Deneyi Nasıl Çalışır?

Vane ekipmanı, kohezyonlu zeminin drenajsız kesme dayanımını sahada değerlendirmeyi amaçlar. Sistem yaylı silindirik bir gövde ve farklı boyutlardaki kanatlı uçlardan oluşur.

Operatör zemin dayanımına göre uygun vane ucunu seçer. Ardından kanadı zemine yaklaşık 5–6 cm derinliğe sürer ve tutma sapını döndürür. Zemin, kanatların oluşturduğu silindirik yüzey boyunca kesilmeye başlar.

ASTM D2573/D2573M-18 Standardı

Ürün sayfası ASTM D2573 standardını referans gösterir. Güncel aktif sürüm ASTM D2573/D2573M-18’dir. Standart, doygun ince taneli zeminlerin yerinde drenajsız kesme dayanımının vane yöntemiyle belirlenmesini kapsar.

ASTM yöntemi özellikle kil ve silt gibi doygun ince taneli zeminlerde kullanır. Buna karşılık kum, çakıl, doygun olmayan zemin veya yüksek geçirgenliğe sahip malzemelerde yöntem uygun değildir. Ayrıca elde taşınan ekipmanlarda çubuğun düşeyliğini korumak önem taşır.

Farklı Vane Uçları ve Uzatma Çubuğu

Set farklı boyutlarda vane uçları içerir. Resmî sayfa bu uçların boy/çap oranını 2 olarak verir. Kullanıcı, beklenen zemin dayanımına göre uygun kanadı seçebilir.

Yüzey seviyesinden daha derin ölçümler için uzatma çubuğu kullanılabilir. Örneğin kullanıcı, örselenmemiş bir numunenin üst bölümünde daha derin noktaya ulaşabilir. Ancak uzatma çubuğu standart teslimata dâhil değildir ve ayrıca sipariş edilmelidir.

Cep Penetrometresi ile Hızlı Kontrol

Kitte ayrıca ağır hizmet tipi cep penetrometresi bulunur. Bu ekipman, zeminin kıvamı ve penetrasyona karşı gösterdiği direnç hakkında hızlı ön bilgi sağlar. Böylece saha ekibi vane sonucu ile ikinci bir pratik gözlemi birlikte değerlendirebilir.

Ancak ürün sayfası penetrometrenin ölçüm aralığını veya hassasiyetini açıklamıyor. Bu nedenle kesin sayısal kapasite sipariş öncesinde doğrulanmalıdır.

LT-S0080 Teknik Yapısı

LT-S0080 Arazi İnceleme Kiti 24 × 21 × 5 cm dış ölçülere sahiptir ve yaklaşık 1,8 kg ağırlığındadır. Elektrik bağlantısı gerektirmeyen kompakt yapı, ekipmanın farklı saha noktalarına taşınmasını kolaylaştırır.

Sonuç olarak Arazi İnceleme Kiti; vane kesme ekipmanı, cep penetrometresi ve taşınabilir kutusuyla kohezyonlu zeminlerin sahada hızlı ön değerlendirmesini destekleyen kompakt bir test setidir.
