Bitüm Dağıtım Test Ekipmanı
STANDART: BS 1707

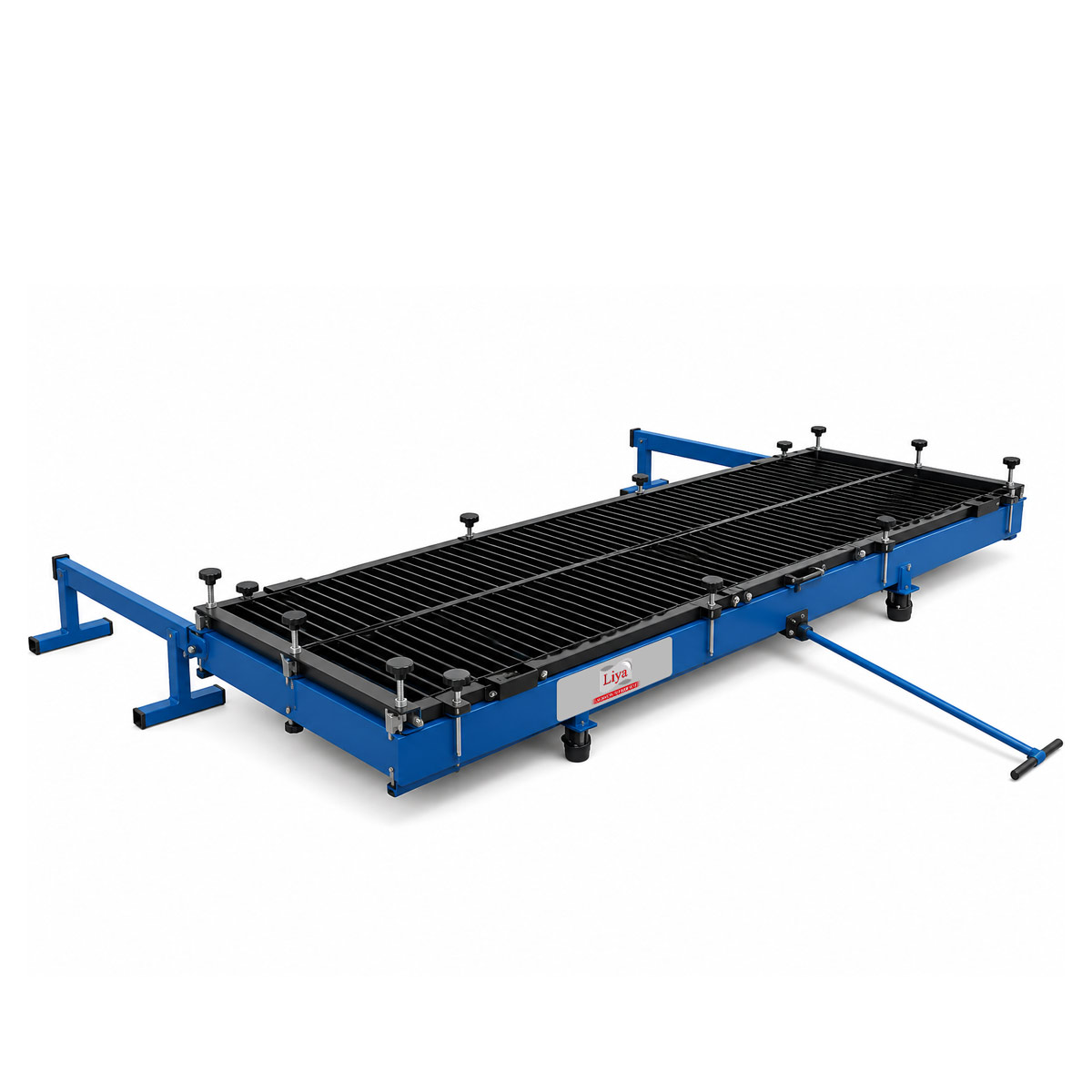

LT-AS1520 Bitüm Dağıtım Test Ekipmanı | Enine Dağıtım Test Ekipmanı
Enine Dağıtım Test Ekipmanı (Depot Tray Test Set), bitüm püskürtme araçlarının bağlayıcıyı yol yüzeyine ne kadar düzgün dağıttığını belirler. Hareketli sistem, püskürtme başlığının altından geçerek bağlayıcıyı özel kaplarda toplar. Böylece kullanıcı, püskürtme genişliği boyunca dağılım homojenliğini değerlendirebilir.
- 50 adet toplama kabı: Sistem, püskürtülen bağlayıcıyı enine doğrultuda ayrı bölümlerde toplar.
- Hassas dağılım analizi: Her kaptaki bağlayıcı miktarı ölçülerek püskürtme doğruluğu hesaplanır.
- 50 mm analiz aralığı: Toplama kapları, etkin genişlik boyunca ayrıntılı değerlendirme yapılmasını sağlar.
- Hareketli araba sistemi: Tekerlekli gövde, ekipmanın püskürtme başlığının altına kolayca sürülmesine yardımcı olur.
- Kompakt tasarım: Sistem, tepsisiz 200 mm ve tepsili 300 mm yüksekliğe sahiptir.
- Saha ve üretim kontrolü: Ekipman, bitüm distribütörlerinin püskürtme performansını kontrol etmeye yardımcı olur.
- Standartlara uygun test altyapısı: Ürün, güncel BS 1707:2018 kapsamında tanımlanan püskürtme çubuğu dağılım doğruluğu deneylerini destekler. Standart, 50 mm veya 100 mm genişliğinde bağlayıcı toplama kaplarına izin verir.
| Ürün Kodu | Ürün Adı | Ölçüler (cm) | Ağırlık (kg) |
| LT-AS1520 | Bitüm Dağıtım Test Ekipmanı | 370x110x25 | 250 |
Enine Dağıtım Test Ekipmanı Nedir?
Enine Dağıtım Test Ekipmanı, bitüm distribütörlerinin püskürtme genişliği boyunca oluşturduğu bağlayıcı dağılımını ölçer. Sistem, yol yüzeyine uygulanacak malzemenin homojenliğini laboratuvar veya saha koşullarında değerlendirmeye yardımcı olur. Böylece kullanıcı, püskürtme başlığındaki olası düzensizlikleri uygulama öncesinde belirleyebilir.
Bağlayıcının düzgün dağılmaması, bazı bölgelerde fazla veya yetersiz malzeme oluşmasına neden olabilir. Bu nedenle enine dağılım kontrolü, yol kaplama kalitesi açısından önemli veriler sunar. Ayrıca test sonuçları, püskürtme sisteminin ayarlanmasını ve bakım gereksinimlerinin belirlenmesini kolaylaştırır.
Hareketli Toplama Sistemi
Ekipman, püskürtme başlığının altına kolayca sürülebilen tekerlekli bir araba içerir. Kullanıcı, sistemi doğru test konumuna getirir. Ardından püskürtülen bağlayıcı, araba üzerindeki özel toplama kaplarında birikir.
Hareketli yapı, ağır ekipmanın elle taşınması ihtiyacını azaltır. Bunun yanı sıra sağlam gövde, test sırasında kapların düzenli biçimde konumlanmasını sağlar. Böylece bütün toplama bölümleri benzer test koşullarıyla karşılaşır.
50 Adet Özel Toplama Kabı
Enine Dağıtım Test Ekipmanı, 50 adet özel bağlayıcı toplama kabı taşıyabilir. Kaplar, püskürtme genişliği boyunca yan yana yerleştirilir. Bu düzen, bağlayıcı dağılımının farklı noktalarda ayrı ayrı incelenmesini sağlar.
Test tamamlandığında kullanıcı, her kaptaki bağlayıcı miktarını veya derinliğini ölçer. Ardından sonuçları etkin püskürtme genişliği boyunca karşılaştırır. Böylece fazla veya düşük püskürtme yapan bölgeler kolayca tespit edilir.
Hassas Dağılım Analizi
Sistem, 50 mm’lik ölçüm bölümleri üzerinden ayrıntılı analiz yapılmasına yardımcı olur. Dar analiz aralıkları, püskürtme çubuğundaki küçük dağılım farklılıklarını daha görünür hâle getirir. Ayrıca sonuçlar, ortalama bağlayıcı miktarı ve dağılım değişkenliği üzerinden değerlendirilebilir.
Düzenli ölçüm yöntemi, farklı püskürtme ayarlarının karşılaştırılmasını kolaylaştırır. Bu nedenle üreticiler ve saha ekipleri, uygun basınç ve akış ayarını daha kontrollü biçimde belirleyebilir.
Kompakt ve Dayanıklı Tasarım
Ekipman, tekerlekler dahil olmak üzere tepsisiz 200 mm, tepsili ise 300 mm yüksekliğe sahiptir. Kompakt yapı, sistemin püskürtme çubuğunun altına rahatça yerleştirilmesini sağlar.
Sağlam taşıyıcı gövde, yoğun saha kullanımına uygun bir çalışma düzeni sunar. Ayrıca sökülebilir toplama kapları, test sonrasında ölçüm ve temizlik işlemlerini kolaylaştırır.
BS 1707:2018 Standardına Uygun Dağılım Testi
Güncel BS 1707:2018, bitümlü bağlayıcı püskürtme sistemlerinde dağılım doğruluğunun sabit ekipmanla test edilmesini tanımlar. Standart, püskürtme genişliği boyunca bağlayıcı dağılımının ve değişim katsayısının belirlenmesine yönelik koşulları içerir. Ayrıca 50 mm ve 100 mm genişliğindeki toplama kaplarının kullanımına izin verir.
Sonuç olarak ekipman; hareketli gövdeyi, 50 adet toplama kabını ve hassas enine analiz yöntemini bir araya getirir. Böylece bitüm distribütörlerinin püskürtme performansı güvenilir ve karşılaştırılabilir biçimde değerlendirilebilir.
