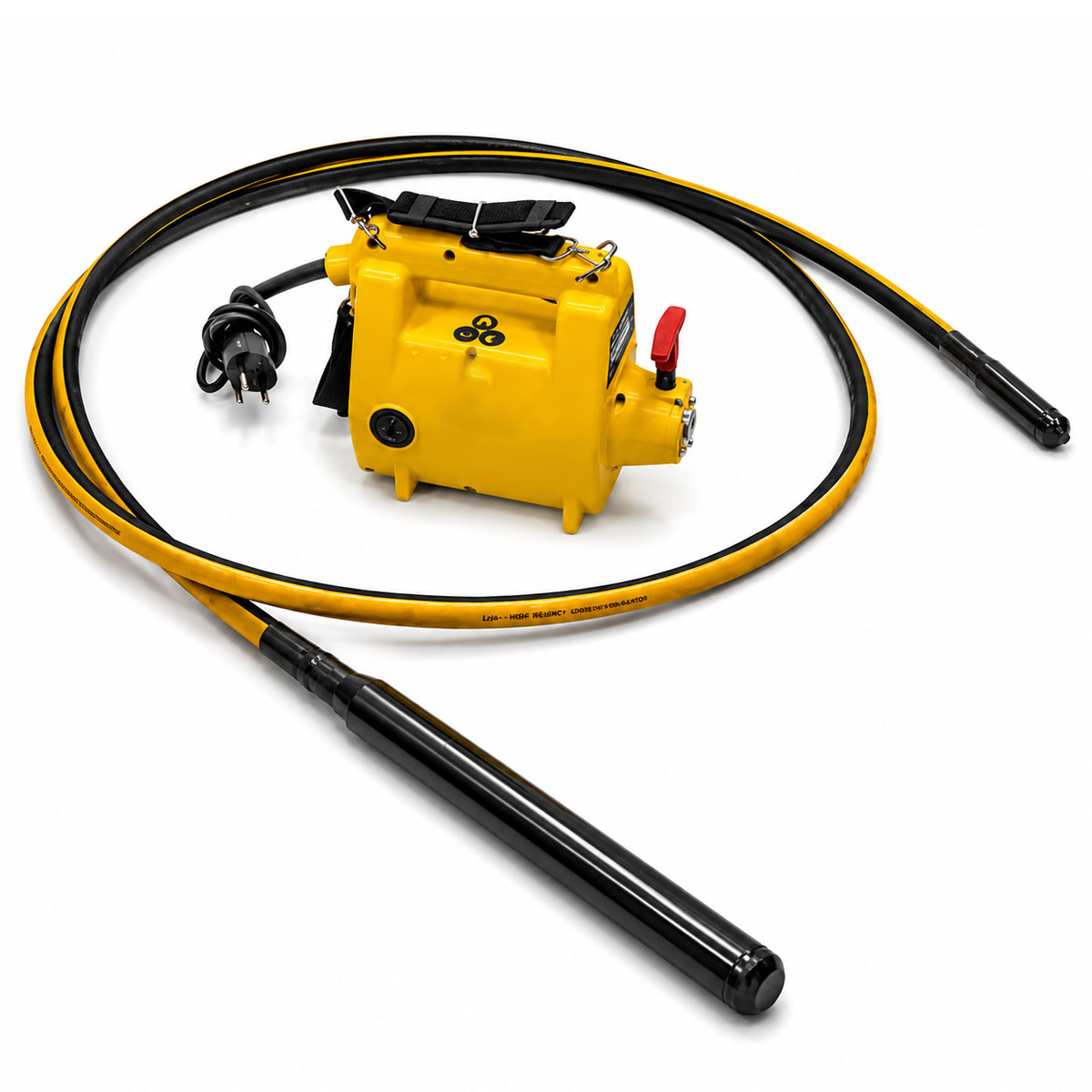

Şişe Tip Vibratör
STANDART: AASHTO T23, AASHTO T126, EN 12390-2, ASTM C31, ASTM C192
LT-C0045 Şişe Tip Vibratör | Ø 32 mm, 4m
LT-C0046 Şişe Tip Vibratör | Ø 38 mm, 4m
LT-C0047 Şişe Tip Vibratör | Ø 45 mm, 4m
LT-C0048 Şişe Tip Vibratör | Ø 50 mm, 4m
Şişe Tip Vibratör, taze beton numunelerini kalıp içinde dahili titreşimle sıkıştırır. Titreşim başlığı betonun içine girer ve karışımın daha düzenli yerleşmesini sağlar. Böylece hapsolmuş hava azalır ve numune kalıbı daha iyi doldurur.
- Dört farklı kafa çapı: Seri; Ø32, Ø38, Ø45 ve Ø50 mm seçenekleri sunar.
- 4 metre esnek hortum: Uzun hortum, derin ve geniş kalıplara kolay erişim sağlar.
- Yüksek çalışma hızı: Ø32 mm model 12.000 dev/dakika hızla çalışır. Diğer modeller 18.000 dev/dakikaya ulaşır.
- Hızlı numune hazırlama: Cihaz, çok sayıda beton kalıbının sıkıştırılmasını kolaylaştırır.
- Dengeli yerleşim: Dahili titreşim, betonun kalıp köşelerine ilerlemesine yardımcı olur.
- Kompakt tasarım: Tüm modeller 40 × 16 × 24 cm ölçülerindedir.
- Kolay taşıma: Yaklaşık 6,5 kg ağırlık, saha ve laboratuvar kullanımını destekler.
- Standart elektrik bağlantısı: Modeller 220 V, 50–60 Hz ve tek faz elektrikle çalışır.
- Geniş kullanım alanı: Ürün; silindir, küp ve kiriş numunelerinin hazırlanmasında kullanılabilir.
- Standart desteği: Cihaz, EN 12390-2 ile ASTM C31/C31M ve ASTM C192/C192M kapsamındaki uygun beton sıkıştırma işlemlerini destekler.
| Ürün Kodu | Ürün Adı | Vibratör Kafa Çapı (cm) | Hortum Yüksekliği (m) | Devir (rpm) | Ağırlık (kg) | Ölçüler (cm) | Elektrik Birimi |
| LT-C0045 | Şişe Tip Vibratör | Ø 3,2 | 4 | 12000 | 6,5 | 40x16x24 | 220 V, 50-60 Hz, 1 ph |
| LT-C0046 | Şişe Tip Vibratör | Ø 3,8 | 4 | 18000 | 6,5 | 40x16x24 | 220 V, 50-60 Hz, 1 ph |
| LT-C0047 | Şişe Tip Vibratör | Ø 4,5 | 4 | 18000 | 6,5 | 40x16x24 | 220 V, 50-60 Hz, 1 ph |
| LT-C0048 | Şişe Tip Vibratör | Ø 5 | 4 | 18000 | 6,5 | 40x16x24 | 220 V, 50-60 Hz, 1 ph |
LT_BETON_SİSETIPVIBRATOR_
Şişe Tip Vibratör Nedir?
Şişe Tip Vibratör, taze beton numunelerini kalıp içinde sıkıştırmak için kullanılır. Titreşim başlığı doğrudan betonun içine girer. Böylece karışım daha kolay hareket eder ve kalıbın boşluklarını doldurur.
Doğru sıkıştırma, deney numunesinin kalitesini doğrudan etkiler. Yetersiz titreşim beton içinde boşluk bırakabilir. Bu nedenle cihaz, yoğun numune hazırlayan laboratuvarlarda şişleme çubuğuna pratik bir alternatif sunar.
Farklı Vibratör Kafa Seçenekleri
Ürün serisi dört farklı model içerir. Kullanıcı Ø32, Ø38, Ø45 veya Ø50 mm kafa çapından birini seçebilir. Böylece cihaz farklı kalıp ölçülerine ve beton karışımlarına uyum sağlar.
Küçük kafa çapları dar kalıplarda kolay hareket eder. Daha büyük başlıklar ise geniş kalıplarda etkili titreşim alanı oluşturur. Ancak vibratör başlığı kalıp kenarlarına ve donatılara sert biçimde temas etmemelidir.
Yüksek Hızlı Titreşim Sistemi
LT-C0045 modeli 12.000 dev/dakika çalışma hızına sahiptir. LT-C0046, LT-C0047 ve LT-C0048 modelleri ise 18.000 dev/dakika hız sunar. Tüm modellerde 4 metre uzunluğunda esnek hortum bulunur.
Uzun hortum, operatörün derin kalıplara rahatça ulaşmasını sağlar. Ayrıca esnek yapı, başlığın beton içinde kontrollü biçimde hareket etmesini kolaylaştırır.
Beton Numunesi Nasıl Sıkıştırılır?
Öncelikle kullanıcı taze betonu kalıba uygun katmanlar hâlinde doldurur. Ardından vibratör başlığını dik konumda betonun içine indirir. Başlık, kalıp tabanına veya kenarlarına temas etmeden çalışmalıdır.
Operatör başlığı aynı noktada uzun süre tutmamalıdır. Bunun yerine kısa aralıklarla farklı bölgelere geçmelidir. Beton yüzeyindeki büyük hava kabarcıkları azaldığında başlık yavaşça çıkarılır.
Aşırı titreşim bazı karışımlarda ayrışmaya yol açabilir. Bu nedenle kullanıcı süreyi betonun kıvamına ve numune ölçüsüne göre belirlemelidir.
Kompakt ve Taşınabilir Tasarım
Her model yaklaşık 6,5 kg ağırlığındadır. Cihazın dış ölçüleri 40 × 16 × 24 cm’dir. Bu kompakt yapı laboratuvarda az yer kaplar. Ayrıca kullanıcı cihazı saha çalışmalarına kolayca taşıyabilir.
Sistem 220 V, 50–60 Hz ve tek faz elektrikle çalışır. Böylece standart laboratuvar altyapısına doğrudan bağlanabilir.
Standartlara Uygun Numune Hazırlama
EN 12390-2:2019, dayanım testlerinde kullanılacak beton numunelerinin hazırlanmasını, sıkıştırılmasını ve kürlenmesini kapsar. ASTM tarafında güncel saha standardı C31/C31M-26a, laboratuvar standardı ise C192/C192M-26 olarak listelenir.
Sonuç olarak Şişe Tip Vibratör; farklı kafa seçeneklerini, uzun hortumu ve yüksek çalışma hızını bir araya getirir. Böylece laboratuvarlar ve saha ekipleri taze beton numunelerini hızlı ve düzenli biçimde sıkıştırır.
