Açıklama

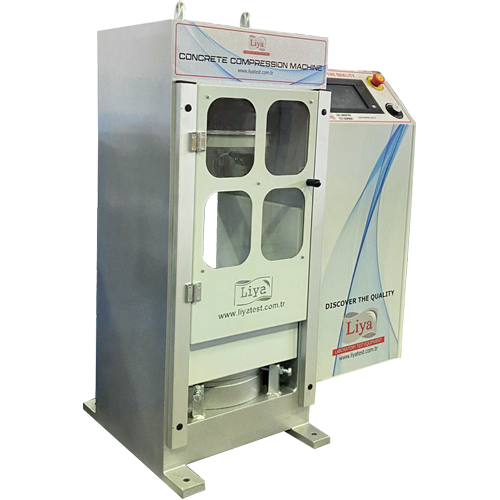

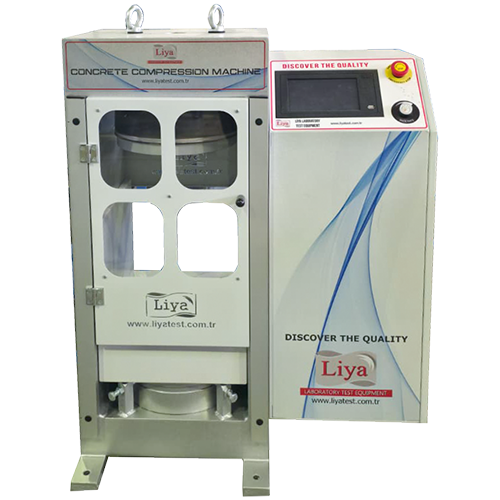

Otomatik 600 kN, 1500 kN, 2000 kN ve 3000 kN Kapasiteli Beton Test Presleri, çok çeşitli numunelerinin dayanımınlarının güvenilir ve tutarlı bir şekilde test edilmesi için tasarlanmıştır. Cihaz, yukarıda yazılan tüm EN, ASTM ve BS standartlarına ve aynı zamanda operatörün güvenliği ve sağlığı açısından CE normlarına da uygun olarak üretilmektedir.
Basınç testi, malzemelerin kırılma yükleri altındaki davranışını belirler. Numune sıkıştırılır ve çeşitli yüklerdeki deformasyon kaydedilir.
Test Presleri, standart olarak, EN Standartlarına uygun, basınç plakaları ile birlikte verilmektedir. Cihaz uygun plakalarla birlikte kullanıldığında ASTM C39 standardına da uygun olmaktadır.
Testler, Dijital Okuma Ünitesi üzerinden yapılabildiği gibi, Yazılımı sayesinde bir bilgisayar aracılığıyla da yapılabilmektedir. Aynı zamanda manuel olarak da kullanılabilmektedir. Manuel kullanımda da değerler, dijital göstergede görüntülenmektedir.
Otomatik Beton Test Presi, deneyimsiz operatörlerin bile kullanabilmesine olanak tanır.
Cihaz açıldıktan ve numune merkezleme aparatı yardımı ile numune konumlandırılıp merkezlendikten sonra yapılması gereken işlemler oldukça basit olup, aşağıdaki gibidir;
• Test parametrelerinin ayarlanması, hız oranı dahil (yalnızca numune tipi değiştirildiğinde gereklidir).
• Kontrol ünitesindeki BAŞLAT düğmesine basılması
• Cihazda bulunan hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur.
Otomatik Beton Test Presi aşağıdaki parçalardan oluşmaktadır;
Yükleme Gövdesi,
Otomatik Hidrolik Güç Ünitesi,
Dijital Veri Toplama ve Kontrol Sistemi,
Ara Mesafe Parçaları, 30 mm, 50 mm ve 80 mm,
Üst Plaka (oynarbaşlıklı),
Alt Plaka,
Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
Piston hareket mesafesini sınırlayan Limit Anahtarı,
Acil Stop Butonu,
Güvenlik için Ön ve Arka Koruyucu Kapılar.
Beton Test Presi Yükleme Gövdesi
Yükleme Gövdesinde 600 kN, 1500 kN, 2000 kN ve 3000 kN kapasiteli olarak farklı seçenekler mevcuttur.
Yükleme Gövdesi, uzun yıllar boyunca doğru sonuçlar vererek testlerinizi hassas bir şekilde yapmanızı sağlayacak dayanıklılıkta üretilmiştir.
Üst Plakalar / Alt Plakalar
Alt ve Oynar Başlıklı Üst Basma Plakaları, çok çeşitli silindir, küp veya benzer numunelerin test edilmesine olanak sağlar.
• Yüksek kalitede çelikten imal edilmiş, sertleştirilmiş ve pürüzsüz hale getirilmiştir.
• Plakaların Yüzey pürüzlülük değeri ≤ 3,2 µm’dir.
• Ø 165 mm, Ø 216 mm ve Ø 300 mm Üst Plakalar (oynarbaşlıklı) ve Alt Plakalar 100 mm ve 150 mm küp ile 100 mm ve 150 mm silindir numunelerin uygun şekilde merkezlenmesi için, Alt Plakaların üzerinde daire şeklinde merkezleme çizgileri mevcuttur.
Hareketli (Kızaklı) Blok Plakaları
STANDARTLAR: EN 772-1, 12390-4
Hareketli (Kızaklı) Blok Plakaları, Beton Test Preslerine beton blok ve tuğla, biriket, bims blok v.b. diğer yapı malzemelerini test etmek için monte edilmektedir.Kızak sistemi sayesinde, diğer basma plaklarını sökmeye gerek kalmaksızın, Hareketli Blok Plakaları kolayca hareket ettirilebilmektedir. Hareketli (Kızaklı) Blok Plakaları, fabrikada monte edilmelidir.
Hareketli (Kızaklı) Blok Plakaları kullanılırken, dikey açıklığın 50 mm azalacağı göz önünde bulundurulmalıdır.
Hareketli (Kızaklı) Blok Plakaları Kaldırma Aparatı, alt plakanın kolayca yerleştirilmesi ve dikey açıklığın ayarlanması sırasında, piston ve alt plaka arasındaki ara mesafe parçalarının eklenip çıkarılması için kullanılmaktadır.
Ara Mesafe Parçaları
Ara Mesafe parçaları, üst plaka ile alt plaka arasındaki dikey boşluk miktarını azaltmak için kullanılmaktadır.
Yükleme Silindiri Parçaları & Limit Anahtarı
Yükleme Gövdelerinde tek yönlü hareket eden bir piston mevcuttur. Piston çapları cihazın kapasitesine göre değişiklik göstermektedir.
Maksimum piston hareket mesafesi 50 mm’dir. Aşırı yüklemeye karşı Cihazda Piston hareket mesafesini sınırlayan Limit Anahtarı mevcuttur.
Her testin sonunda yeni bir teste başlamak için, başlangıç pozisyonuna geri dönmektedir.
Yük ölçümleri için Basınç transduceri kullanılmaktadır.
HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL VERİ TOPLAMA & KONTROL SİSTEMİ
Hidrolik Güç Ünitesi
Cihazın Hidrolik Güç Ünitesi, kolay erişilebilirlik, verimliliği ve güvenliği artırmak adına Yükleme Gövdesinin sağ tarafına yerleştirilmiştir.
Otomatik Hidrolik Güç Ünitesi, çift kademeli pompaya sahiptir.
Dijital Okuma Ünitesi tarafından kontrol edilerek, yükleme gövdesinde gerekli basıncın sağlanması için yağı, pistona kontrollü bir şekilde aktarmak üzere dizayn edilmiştir.
Oldukça sessiz olan Güç Ünitesi, 1 kN/sn ile 20 kN/sn arasında ±5% hassasiyetle yükleme yapabilmektedir.
Hızlı Yükleme Pompası ve Aşırıyı yüklemeyi önlemek için Emniyet valfi (maksimum basınç valfi) cihaz ile birlikte standart olarak verilmektedir.
Sistemin maksimum çalışma basıncı 400 bar’dır.
Çift Kademeli Pompa
Çift Kademeli Pompa iki gruptan meydana gelmektedir.
- Yüksek debili düşük basınçlı dişli pompa
- Yüksek basınçlı radyal piston pompası
Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılmaktadır. Yüksek basınçlı radyal piston pompası test için gerekli olan yüksek basınçlı yağı sağlamaktadır. Hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur. Bu da kullanıcının kısa zamanda birçok deney yapabilmesine olanak sağlamaktadır.
Motor
Motor inventörü tarafından kontrol edilen AC motor, Çift kademeli pompayı çalıştırmaktadır. Yağ akışındaki değişim, motorun dönüş hızının değişmesi ile gerçekleştirilir.
Dağıtım Bloğu
Dağıtım bloğu, çift kademeli pompa tarafından sağlanan yağın, akış yönünün kontrolü için kullanılmaktadır. Dağıtım bloğu üzerinde Selenoid valf, Emniyet valfi (maksimum basınç valfi), Basınç Transduseri, Yüksek debili düşük basınçlı dişli pompa ve Yüksek basınçlı radyal piston pompası bulunmaktadır.
Yüksek hassasiyetli Basınç Transduseri
Otomatik Test Presleri serisi, Yüksek Hassasiyetli Basınç Transduseri opsiyonu ile tam kapasitenin % 1’inden başlayarak, tam kapasiteye kadar 1. Sınıf kalibrasyon özelliğine yükseltilebilir.
Bu benzersiz performans, aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:
• Erken yaş (2 yada 3 gün) beton basınç dayanım deneyleri,
• Uygun aparatlar kullanılarak, Eğilme deneyleri,
• Uygun basınç deney aparatları kullanılarak, Harç (çimento) basınç dayanım deneyleri,
• Karot (küçük çaplı) basınç dayanım deneyleri
Yağ Tankı
Yağ tankı, deney esnasında hidrolik sistemin doldurulması ve pistonun itilmesi için yeterli yağ içermektedir. Yağ Seviyesi ve Sıcaklığı, yağ tankının üzerinde mevcut olan göstergeden görülebilmektedir. Tank, 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.
Dijital Veri Toplama ve Kontrol Sistemi
Ünite, makineyi kontrol etmek ve yük hücrelerinden yada basınç transduserlerinden gelen verileri işlemek için tasarlanmıştır.
Tüm işlemler, 7″TFT Dokunmatik ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.
Ünite, kolay kullanımlı bir Menü’ye sahiptir.
Dijital grafik ekranlı ünitede yükleme hızı ve yük değerleri izlenebilmektedir.
Dijital grafik ekran gerçek zamanlı “Yük & Zaman” grafiği çizebilmektedir.
Yazılım
Programa, firma, laboratuvar ve numune bilgileri girilebilmektedir.
“Yük & Zaman” grafiği, test raporları ve örnek raporlar alınabilmektedir.
Yazılım test verileri sağlar, sonuçlar ve “Yük & Zaman” grafikleri LCD ekranda görülebilmektedir.
Otomatik Beton Test Presi, özel yazılımı sayesinde, herhangi bir bilgisayar tarafından (Başlat, Durdur komutları) kontrol edilebilmektedir. Bu yazılım, test uygulaması boyunca basma, çekme ve yarmada çekme testleri için veri toplama ve yönetimi sağlamaktadır. Veri tabanı yönetimi için gelişmiş fonksiyonlar, kaydedilmiş tüm verilerin kolayca bulunmasını sağlamaktadır. Test sonuçları sertifikası tüm tanımlayıcı bilgileri içermektedir. Dolayısıyla, test parametreleri ayarlanabilir ve müşteri detayları, test tipi, numune tipi, kullanıcı bilgisi ve gerekli diğer bilgiler gibi gerçekleştirilen testler ile ilgili detaylar, test raporu ve grafiğin yanı sıra girilebilmekte ve yazdırılabilmektedir.
Türkçe ve İngilizce dil seçeneği mevcuttur.
Test sonuçları, grafikler ve 24 farklı numunenin özellikleri tek bir klasöre kaydedilebilmektedir. Eski test klasörleri tekrar görüntülenebilmektedir.
Kullanıcı, 12 farklı numune eğrisinin hepsini grafik üzerinde farklı renklerde görebilmektedir.
Laboratuarın adı, yeri, numunelerin tipi ve boyutları gibi sıklıkla kullanılan bilgiler hafızada tutulabilmekte ve bilgi kutucuklarına sağ tıklanarak, menüde sık kullanılan metinler otomatik olarak seçilebilmektedir.
Kullanıcı, önceden tamamlanmış testlerin verilerine erişebilmekte ve testlerin çoğunun aynı yapı ve özelliklere sahip olması nedeniyle yeni raporunda kullanabilmektedir.
Ana Özellikler
• Piston çapına bağlı olarak, 1 kN/sn ile 20 kN/sn arasında yükleme hızı kontrolü,
• 2 gövdeyi kontrol edebilme (opsiyonel),
• Yük kontrollü ile test yapabilme,
• Test grafiğini gerçek zamanlı olarak görüntüleme,
• Farklı çerçeve yük hücreleri için Analog Kanallar
• Bilgisayar arayüzü için RS-232 seri port bağlantısı
• LCD ekran
• 2 farklı birim sistemi seçimi; kN ve kgf
• Çoklu dil desteği (İngilizce ve Türkçe)
• 2 farklı birim sistem seçimi; SI ve Metrik
• Gerçek zamanlı saat ve tarih
• Test kontrolü ve test raporlarının yazdırılmasını sağlayan ücretsiz Yazılım.
Güvenlik özellikleri
• Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
• Piston hareket mesafesini sınırlayan Limit Anahtarı,
• Acil Stop Butonu,
• Yazılım kontrollü maksimum yük sınırlaması,
• Güvenlik için Ön ve Arka Koruyucu Kapılar.
