Beton Boru Test Presleri

Beton Boru Test Presleri

STANDARTLAR : TS EN 1916

Bu ürünü sosyal medyada paylaş

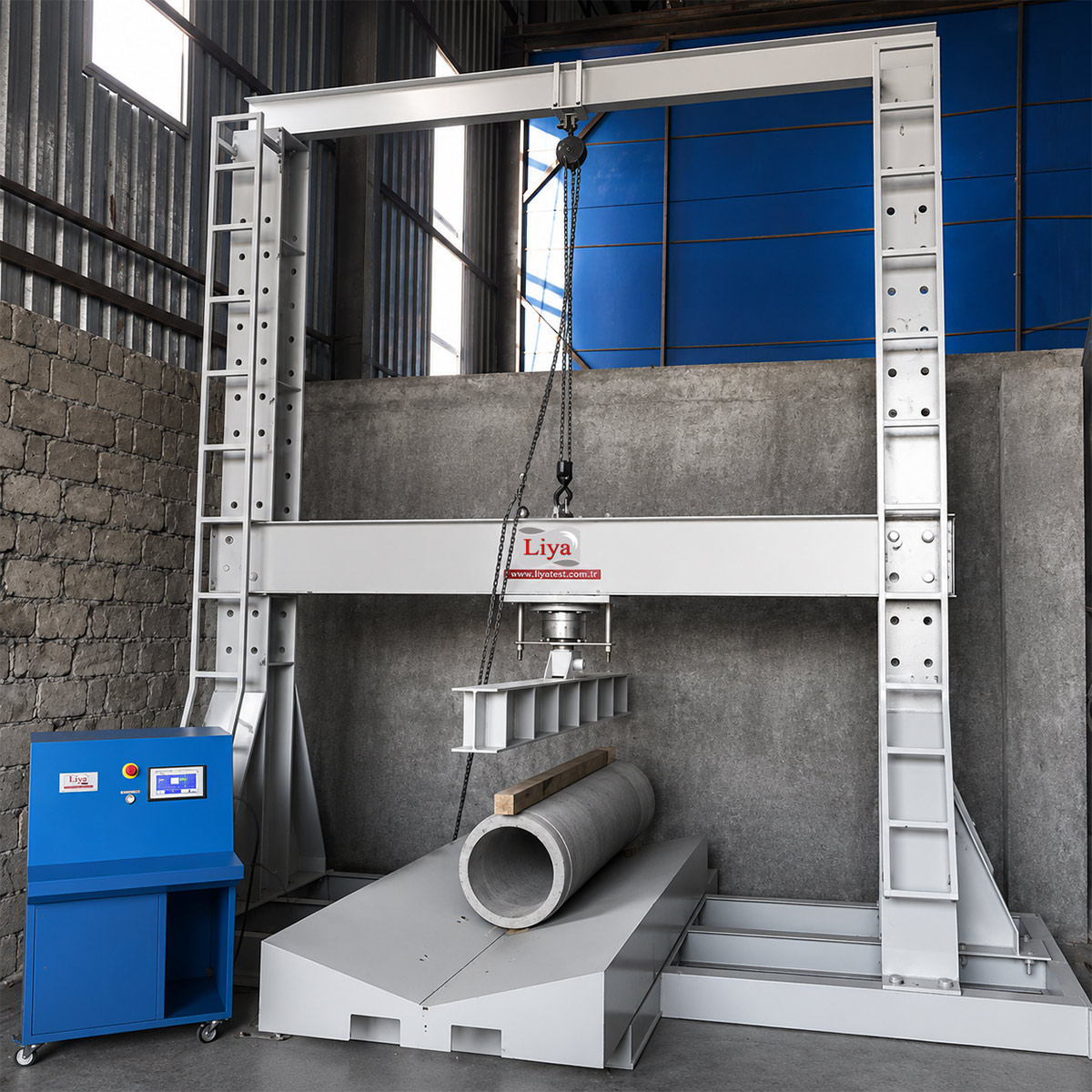

LT-U1100 1000 kN kapasiteli Beton Boru Test Presleri, dış çapı 200 mm’den 3700 mm’ye kadar olan Kanalizasyon ve Drenaj Boruları, Beton Borular ve bağlantı parçaları üzerine tepe basıncı deneyleri için tasarlanmıştır. Uzunluğu 3000 mm’ye kadar olan beton borular için kullanılabilir.

LT-U0660  600 kN kapasiteli Beton Boru Test Presleri, dış çapı 200 mm’den 2000 mm’ye kadar olan Kanalizasyon ve Drenaj Boruları, Beton Borular ve bağlantı parçaları üzerine tepe basıncı deneyleri için tasarlanmıştır. Uzunluğu 2000 mm’ye kadar olan beton borular için kullanılabilir.

Farklı boyut ve kapasitede Beton Boru Test Presleri için, firmamızla iletişime geçebilirsiniz.

Beton Boru Test Presleri;

  • Yükleme Gövdesi
  • Hidrolik Güç Ünitesi ve
  • Dijital Grafik Ekranlı Okuma Sisteminden oluşmaktadır.

Beton Boru Test Presi Yükleme Gövdesi

Gövde eksenel ve yanal sertlik ile birbirine uyumlu olan rijit 2 sütundan oluşur. Yük kontrollü çift etkili piston üst kirişe entegre edilmiştir. Aktüatörün anti-rotation özelliği sayesinde serbest dönme hareketi engellenmiştir. Çift etkili aktüatörün stroku 300 mm dir. Kapalı çevrim kontrolü ve hassas yük ölçümleri için yük hücreleri (loadcell) kullanılmaktadır.

Dikdörtgen şeklindeki üst mesnet aktüatörden ayrılabilir. Alt mesnet 150 ° ‘lik bir iç açı ile V şeklindedir. Sistem üst mesnetin yatay düzlemde hareketine izin vermez, fakat sistem dikey düzlemde ±80 lik açıya kadar bir hareket olanağı sağlar. Üst kirişin konumlandırılması gövde üzerinde bulunan motor yardımıyla yapılarak daha hassas deney düzenekleri oluşturulabilmekte kilitleme pimleri sayesinde de üst kiriş kolayca sabitlenebilmektedir.

Gövde sabitlenme sistemine göre değişen şaseli ve şasesiz olmak üzere 2 seçenek vardır.

İlk seçenekte gövde, donatılı beton temele sabitlenir. Çelik bağlantı elemanları ve ankraj planı montaj öncesi müşteriye gönderilir. Çelik bağlantı elemanları, plana uygun olarak müşteri tarafından dökülecek donatılı beton temele sabitlenir. Bu sabitleme işlemini takiben gövde montajı gerçekleştirilir.

İkinci opsiyonda gövde metal şase üzerine sabitlenir.

HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL GRAFİK EKRANLI OKUMA SİSTEMİ

Hidrolik Güç Ünitesi

Otomatik Hidrolik Güç Ünitesi; çift kademeli pompaya sahiptir. Dijital okuma ünitesi tarafından kontrol edilmektedir. Sistemin çalışması için gerekli olan yağı, gövdeye, Otomatik Hidrolik Güç Ünitesi iletmektedir.

Otomatik Hidrolik Güç Ünitesi basit ve kompakt bir konfigürasyona sahiptir.



Oldukça sessiz olan Otomatik Hidrolik Güç Ünitesi, 1 kN/sn ile 20 kN/sn’ye arasında, ±5% hassasiyetle yükleme yapabilmektedir.



Hızlı yaklaştırma pompası standart olarak verilmektedir. Makinenin aşırı yüklenmesini önlemek için Emniyet valfi (maksimum basınç valfi) kullanılmaktadır.



Sistemin maksimum çalışma basıncı 410 bar’dır.

Çift Kademeli Pompa

Çift Kademeli Pompa iki gruptan oluşmaktadır.



  1. Düşük basınçlı dişli pompa
  2. Yüksek basınçlı radyal piston pompası



Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılır, düşük basınçlı radyal piston pompası ise deney uygulamaları için gerekli yüksek basınçlı yağı sağlar. Makinenin hızlı yaklaşım özelliği, pistonun yukarı yönde harekete başlaması ile numunenin üst basınç plakası ile temas ettiği ana kadar geçen süreyi kısaltır ve çok sayıda numune üzerinde deney yapılmasının söz konusu olduğu laboratuvarlarda, çok büyük zaman tasarrufu sağlar.

Dijital Grafik Ekranlı Okuma Sistemi

Dijital Grafik Ekranlı Okuma Sistemi; yük hücreleri ve basınç sensörlerinden gelen verilerin işlenmesi yolu ile makinaların kontrolü için tasarlanmıştır.

Ünitenin bütün işlemleri, LCD ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilir.



Ünite, Kolay kullanımlı menü seçeneklerine sahiptir.



Dijital Grafik Ekranlı Okuma Sisteminde, test anında yükleme hızı ve yük değerleri izlenebilmektedir.

Dijital Grafik Ekranlı Okuma Sisteminde, “Yük & Zaman” grafikleri gerçek zamanlı olarak görüntülenebilmektedir.

Yazılım

Boru Test Presi ile birlikte Boru Test Programı ücretsiz olarak verilmektedir.



Numune, firma, laboratuvar ve test değerleri programa girilebilmektedir.



Yük-Zaman grafiği, test ve numune raporları alınabilmektedir.



Yazılım sayesinde test verileri, sonuçlar ve yük-zaman grafikleri LCD ekranda izlenebilmektedir.



Beton Boru Test Presi Yazılımı, (Start, Stop komutları ile) Beton Boru Test Presini bir bilgisayar aracılığıyla kontrol edilebilmeye olanak sağlamaktadır.



Yazılım, test süresi boyunca, basınç testleri için veri toplama ve işleme olanağı sağlamaktadır.



Veri yönetimi için geliştirilmiş fonksiyonlar sayesinde, tüm kaydedilmiş verilerin kolay bir şekilde yönlendirilmesi sağlanmaktadır.



Test sonuçları raporu, tüm açıklayıcı bilgileri içermektedir. Test parametreleri ayarlanabilmektedir. Yapılan test ile ilgili müşteri bilgileri, test tipi, numune tipi, kullanıcı bilgileri ve diğer gerekli bilgiler girilebilmekte ve bunun yanısıra test raporunun ve grafiğin çıktısı alınabilmektedir.



Programda Türkçe ve İngilizce dil seçenekleri bulunmaktadır.



Laboratuvarın adı ve yeri, çoğunlukla kullanılan numunelerin tipi ve ölçüleri gibi sık kullanılan bilgileri hafızasında tutabilmektedir ve bu bilgiler, bilgi kutucuğuna sağ tıklanarak ve menüde sıkça kullanılan metinleri seçerek otomatik olarak yazılabilmektedir.



Kullanıcı önceden yapılmış test verilerine erişebilmektedir.



Ana Özellikler



  • Yükleme hızı kontrolü piston çapına bağlı olarak, 1 kN/s ile 20 kN/s arasındadır.
  • 2 farklı gövdeyi kontrol özelliği (opsiyonel)
  • Yük kontrollü test yapabilme özelliği
  • Gerçek zamanlı test grafiği görüntüleme
  • Farklı gövdelerdeki yük hücreleriiçin Analog kanallar
  • Bilgisayar arayüzü için RS-232 seri port bağlantısı
  • LCD ekran
  • 2 farklı birim sistemi seçebilme özelliği; kN ve kgf
  • Dil seçeneği (İngilizce ve Türkçe)
  • 2 farklı birim sistemi seçebilme özelliği; SI ve Metric
  • Gerçek zamanlı saat ve tarih
  • Test kontrolü ve Test Raporlarını çıktı alabilmek için Ücretsiz Bilgisayar Yazılımı



Güvenlik Özellikleri



  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Acil stop düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması









Aksesuarlar

Teknik Özellikler

Ürün Kodu Product Name Kapasite
(kN)
İç Ölçüler
(cm)
 Piston Hızı

(mm/s)

Ağırlık
(kg)
Elektrik Birimi
LT-U0200 Cold Bending Test Device



160 154x80x130 0-6 350 220 V, 50-60 Hz, 1 ph

Teknik Döküman
